nanoCAD Электро

Программный продукт nanoCAD Электро предназначен для автоматизированного проектирования в части силового электрооборудования (ЭМ), внутреннего (ЭО) и наружного (ЭН) электроосвещения промышленных и гражданских объектов.


Нанокад Электро

Область применения

Программный продукт nanoCAD Электро предназначен для автоматизированного проектирования в части силового электрооборудования (ЭМ), внутреннего (ЭО) и наружного (ЭН) электроосвещения промышленных и гражданских объектов.

Функционал программы позволяет инженеру-проектировщику сосредоточить внимание на решении концептуальных вопросов, освободившись от трудоемкой рутинной работы: маркировки оборудования, проведения необходимых расчетов, подсчета всего оборудования, изделий, материалов и сведения их в спецификацию, составления кабельного журнала, формирования принципиальных схем сети. При этом риск появления в проектной документации ошибок, вызванных действием так называемого «человеческого фактора», сведен к минимуму. Таким образом nanoCAD Электро позволяет существенно сократить сроки проектирования и при этом повысить качество проектной документации.

Наличие собственного графического ядра делает nanoCAD Электро независимым от других графических систем, а поддержка формата ДВГ способствует обмену информацией со смежниками и заказчиками.

  • nanoCAD Электро позволяет решить следующие задачи:
  • расчет освещенности и автоматическая расстановка светильников в помещении;
  • расстановка оборудования и прокладка кабельных трасс;
  • прокладка кабелей по кабельным трассам;
  • проведение всех необходимых электротехнических расчетов;
  • выбор уставок защитных аппаратов и сечений кабелей;
  • формирование проектной документации.

Основные преимущества nanoCAD Электро

  • Наличие собственного графического ядра.
  • Дружественный, интуитивно понятный интерфейс.
  • Встроенный Менеджер проекта.
  • Широкий спектр настроек, позволяющий организовать работу в строгом соответствии с внутренними стандартами предприятия и особенностями конкретного проекта.
  • Автоматическая маркировка оборудования и кабелей по настраиваемой маске.
  • Возможность как ручного заполнения технологического задания, так и его импорта из обменного XML-файла.
  • Возможность построения электрической сети на нескольких планах с сохранением связей между ними.
  • Моделирование как силовой, так и контрольной электрической сети.
  • Наличие Мастера проверок, контролирующего правильность построения сети, выбор оборудования и кабелей.
  • Наличие отдельного нелицензируемого приложения – Менеджера баз данных, предназначенного для управления базами данных, их редактирования и пополнения,а также для выполнения операций импорта/экспорта между ними

Организация работы

Работа в программе строится следующим образом:

  • с помощью специальных инструментов пользователь nanoCAD Электро создает модель проекта, оформляя план расположения оборудования и прокладки кабельных трасс,
  • программа производит все необходимые расчеты;
  • пользователь выбирает сечения кабелей и уставки защитных аппаратов;
  • программа выполняет комплекс проверок сети.

После этого все остальные документы (за исключением плана) генерируются автоматически.

Работа в nanoCAD Электро начинается с открытия окна Менеджер проекта, где сосредоточены инструменты управления всеми документами, входящими в проект (создание, удаление, подключение, предварительный просмотр, редактирование и т.д.). Из этого же окна производится управление базами данных оборудования.

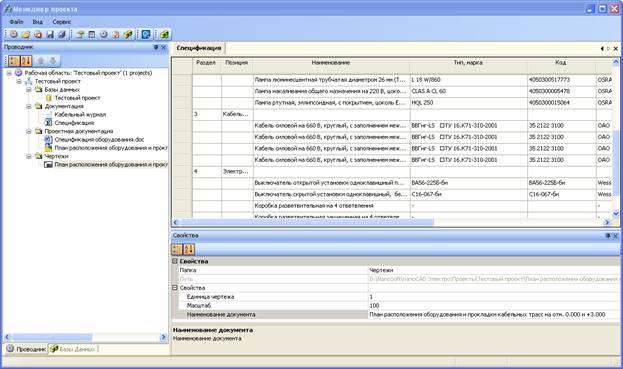

Менеджер проектов

Менеджер проекта делает хранение проектных документов структурированным и наглядным, а доступ к ним – быстрым и простым.

В программе реализована концепция разделения на «Базу данных проекта» и «Базы данных приложения». Последних может быть сколь угодно много, их можно формировать какпо производителям, так и по видам оборудования. На любой стадии проектирования необходимое оборудование легко импортируется из «Баз данных приложения» в «Базу данных проекта» с помощью Менеджера баз данных.

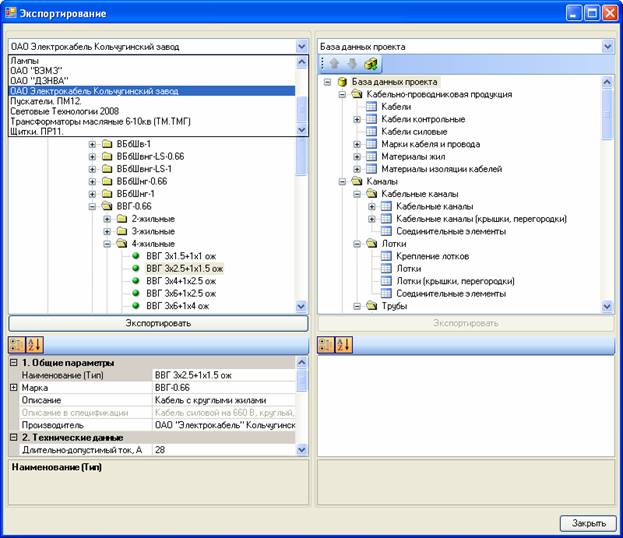

Экспортирование

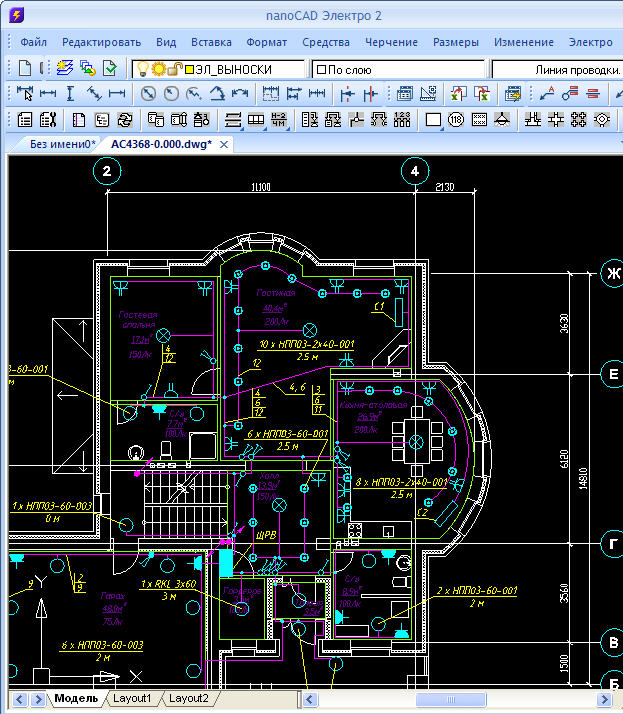

Как уже сказано, формирование модели электрической сети осуществляется путем оформления плана расположения оборудования и прокладки кабельных трасс на заранее загруженной архитектурной подоснове. С помощью специальных инструментов программы пользователь расставляет на плане оборудование, подключает электроприемники к распределительным устройствам, прокладывает трассы и кабели в них.

Формирование модели электрической сети

На завершающей стадии проектирования выполняется окончательное оформление плана. С использованием команд Атрибуты, Выноска и Спец. выноска проставляются выноски к оборудованию, трассам и помещениям.

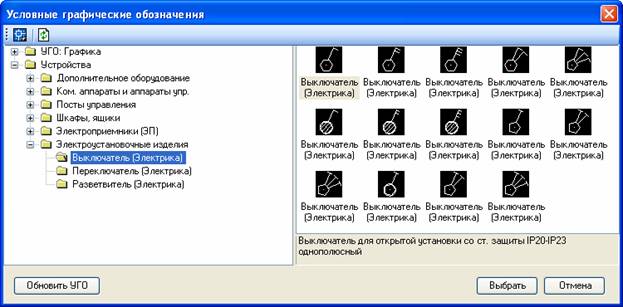

Расстановка оборудования осуществляется с помощью окна База УГО, где для удобства пользователя все УГО распределены по группам в виде дерева. В окне Условные графические обозначения это дерево размещено слева. Поле, расположенное справа, предназначено для отображения УГО выбранной группы. Если выделить конкретное УГО, в нижней части окна появится соответствующее описание-подсказка.

Условные графические обозначения

База условных графических обозначений открыта для редактирования и хранится в обычном ДВГ-файле.

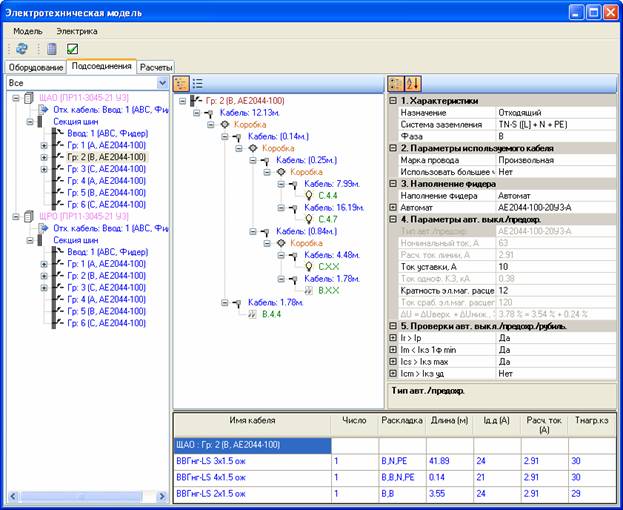

Сформированная на плане модель электрической сети отображается в окне Электротехническая модель.

Электротехническая модель

В электротехнической модели производятся все необходимые расчеты, выбор уставок защитных аппаратов, марок и сечений кабелей.

В nanoCAD Электро реализованы следующие виды расчетов:

  • расчет внутреннего освещения методом коэффициента использования;
  • расчет электрических нагрузок по методикам
  • РТМ36.18.32.4-92,
  • СП31-110-2003,
  • ТЭП;
  • расчет токов 1-, 2- и 3-фазного короткого замыкания по методикам
  • ГОСТ28249-93,
  • «петля фаза-ноль»;
  • расчет токов утечки через изоляцию согласно ПУЭ 7 п. 7.1.83;
  • расчет потерь напряжения.

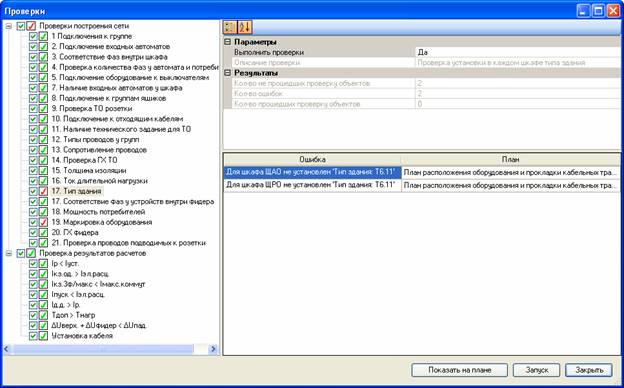

Правильность построения электрической сети и выбора оборудования контролируется модулем проверок, который информирует пользователя о возникших ошибках.

Проверки

Документирование проекта

По результатам работы в nanoCAD Электро формируются следующие проектные документы:

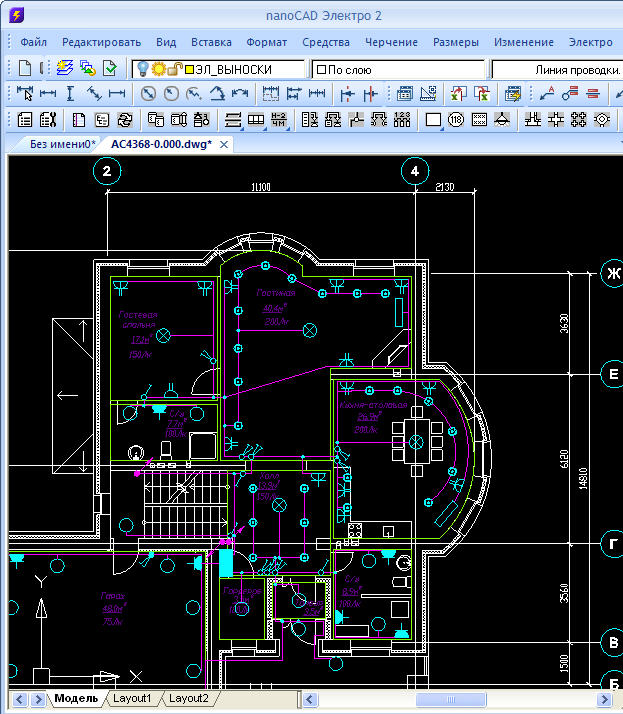

планы расположения оборудования и прокладки кабельных трасс;

планы расположения оборудования и прокладки кабельных трасс

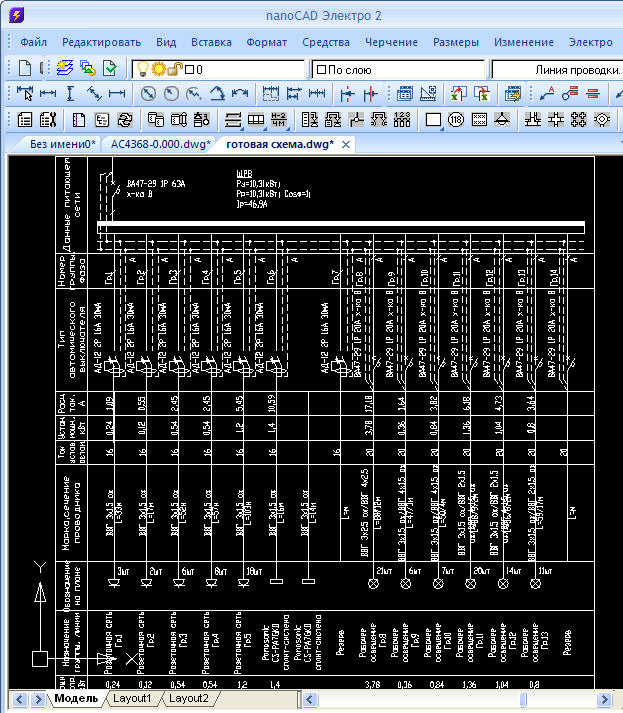

принципиальные схемы распределительной и питающей сетей;

принципиальные схемы распределительной и питающей сетей

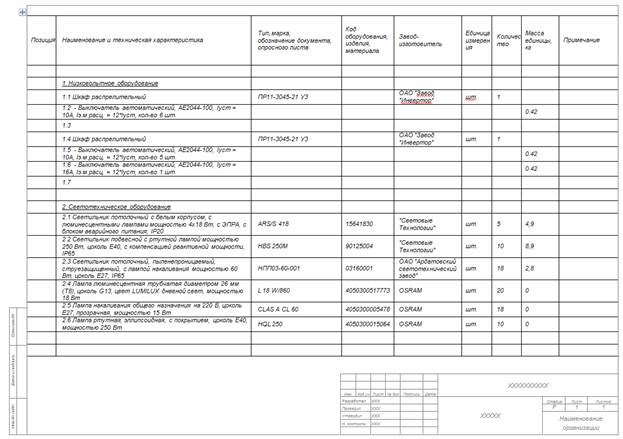

спецификация оборудования, изделий и материалов;

спецификация оборудования, изделий и материалов

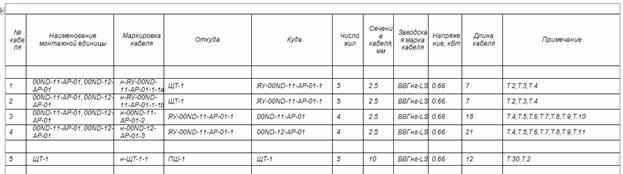

кабельный журнал;

кабельный журнал

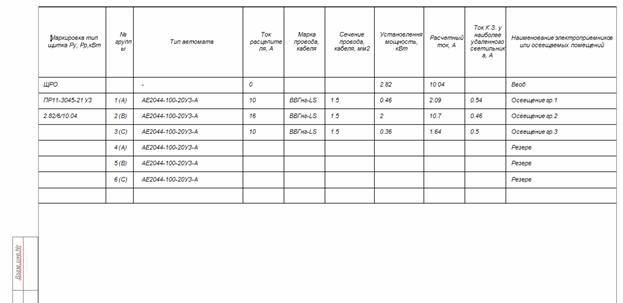

таблицы групповых щитков;

таблицы групповых щитков

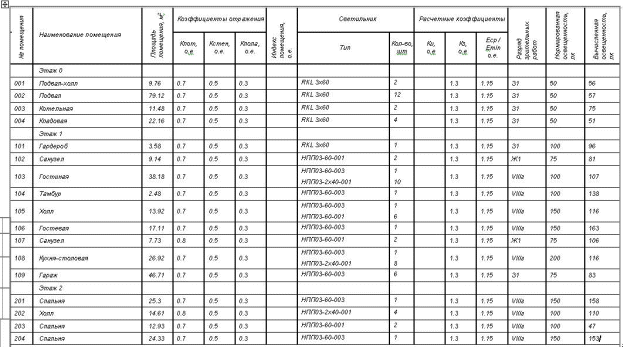

отчеты с результатами светотехнических расчетов;

отчеты с результатами светотехнических расчетов

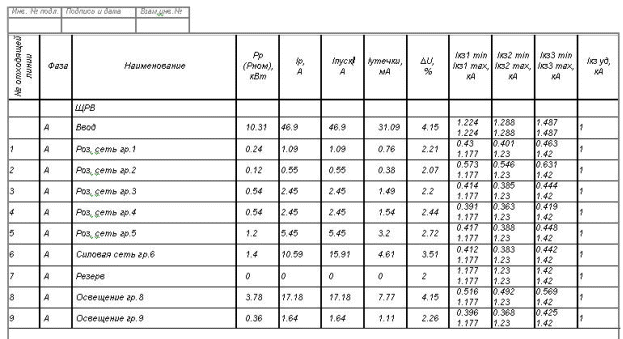

отчеты с результатами электротехнических расчетов.

отчеты с результатами электротехнических расчетов

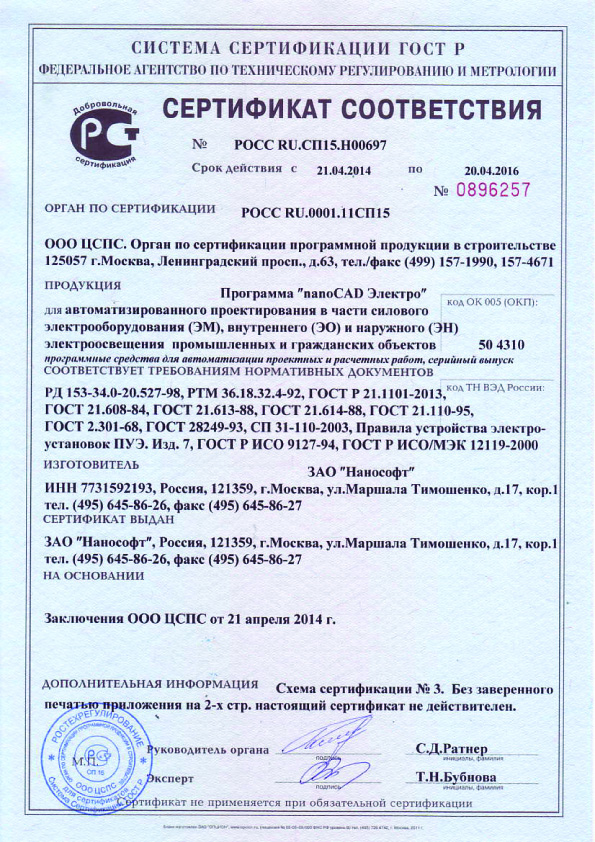

Сертификат соответствия

Сертификат соответствия
×
