nanoCAD Механика
Универсальная двумерная графическая система, предназначенная для оформления чертежей в соответствии с ЕСКД, проектирования систем гидропневмоэлементов, зубчатых зацеплений, валов, выполнения инженерного анализа, расчета размерных цепей.
nanoCAD Механика – это универсальная двумерная графическая система, предназначенная для оформления чертежей по стандартам ЕСКД, проектирования систем гидропневмоэлементов, зубчатых зацеплений, валов, выполнения инженерного анализа, расчета размерных цепей. Использование интеллектуальных параметрических объектов, инструментов автоматизированного проектирования и оформления существенно ускоряет процесс создания чертежа. Продукт базируется на платформе nanoCAD 7.0 и содержит все основные инструменты для создания плоских чертежей. Формат выходной документации – *.dwg.
Область применения (позиционирование)
Программный продукт nanoCAD Механика предоставляет широкие возможности для автоматизации проектно-конструкторских работ в машиностроительной и других отраслях промышленности. Он обладает обширным функционалом для проектирования, выполнения инженерных и некоторых технологических расчетов, а также оформления плоских чертежей в строгом соответствии с ЕСКД.
nanoCAD Механика может применяться и как дополнение к любой системе трехмерного проектирования для оформления проекций 3D-видов по ЕСКД, и в качестве самостоятельной системы для проектирования и выпуска документации.
Добавленные модули трехмерного проектирования и двумерных параметрических зависимостей позволяют создавать трехмерные детали и сборочные единицы с помощью привычных инструментов проектирования.
Полное соответствие программы стандартам ЕСКД позволяет решать подавляющее большинство задач при выпуске проектно-конструкторской документации. Благодаря гибкой системе настроек пользователь может тремя нажатиями клавиши мыши переключаться между стандартами ЕСКД и общепринятыми мировыми стандартами, такими как ISO, GB и др. В nanoCAD Механика предусмотрена возможность создания единого файла настроек для предприятия с целью создания единообразных чертежей.
Поддержка форматов *.dwg и *.dxf позволяет обмениваться данными со смежниками и заказчиками, использующими любые чертежно-графические системы.
Функционал nanoCAD Механика содержит типовой набор инструментов проектирования, среди которых:
- продуманный и удобный интерфейс, обеспечивающий быстрый переход с других САПР или от бумажного проектирования;
- модуль трехмерного проектирования;
- модуль двумерных параметрических зависимостей;
- поддержка многолистовых чертежей;
- разнообразные способы и режимы построения графических примитивов и условных обозначений (в том числе ортогональное черчение, объектная привязка и др.);
- управление порядком отрисовки и наложения графических объектов;
- стандартные и пользовательские типы линий, виды штриховок, начертания шрифтов;
- многочисленные способы простановки размеров и технологических обозначений;
- автоподбор допусков и отклонений;
- автоматизированный нормоконтроль текстовых обозначений;
- быстрый доступ к типовым текстам и обозначениям;
- встроенный текстовый редактор с проверкой правописания;
- встроенный табличный редактор.
Все детали общей конструкторско-технологической базы являются параметрическими и объектно-зависимыми. Появилась возможность вставки трехмерных объектов конструкторско-технологической базы. При изменении параметров одной детали все связанные с ней объектно-зависимые детали изменятся автоматически, причем в соответствии с их значениями в базе. Такая технология – мощный инструмент многовариантного проектирования, залог повышения качества выпускаемых проектов.
Продукт прост и понятен в освоении. Приступить к его использованию вы можете буквально сразу после его установки.
Ядро системы
- Обновленная платформа nanoCAD 7.0;
- Независимое Windows-приложение.
- Простой и привычный интерфейс.
- Классический набор команд, необходимый для качественной подготовки проектной документации.
Проектирование деталей и сборочных единиц

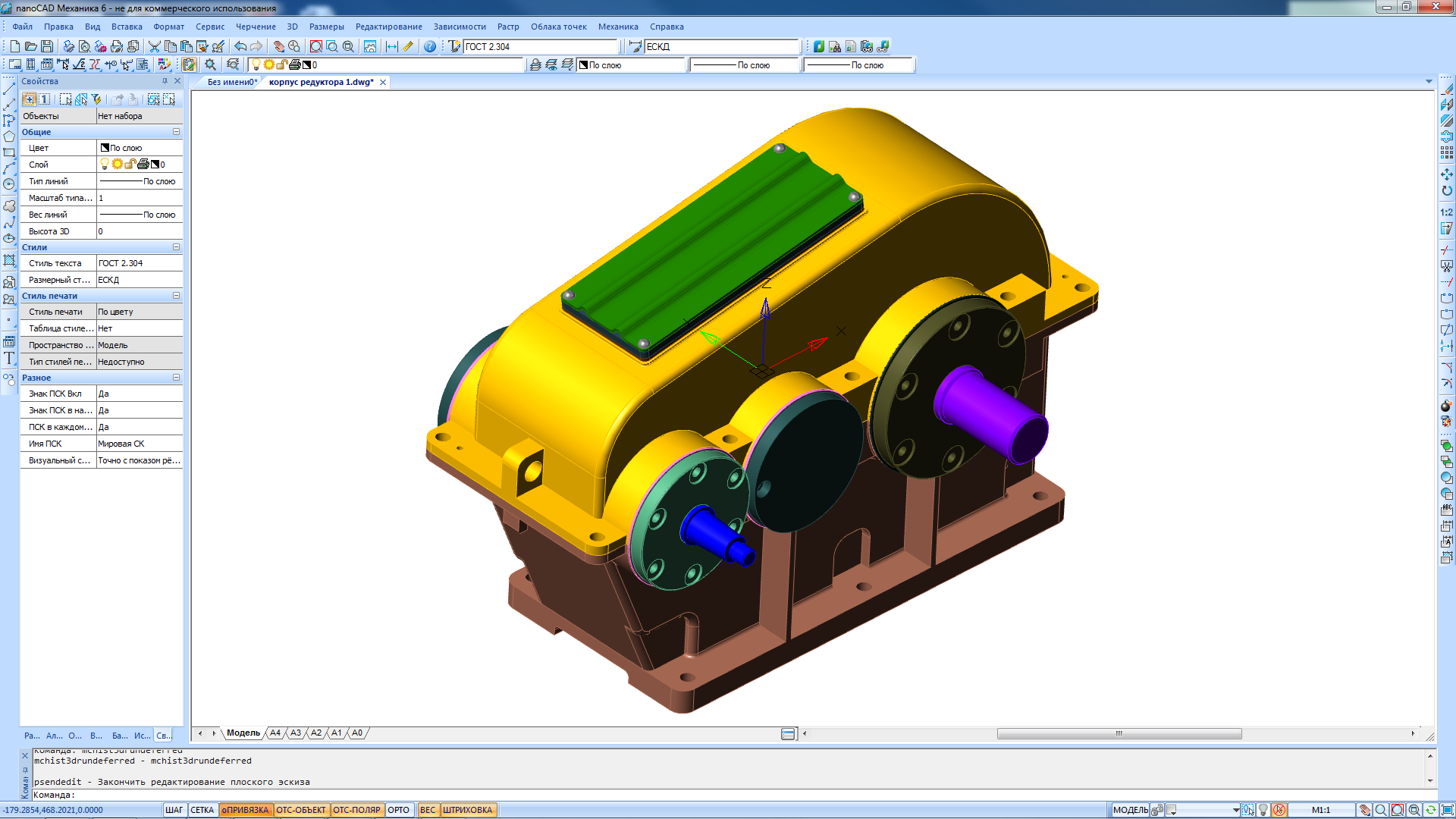

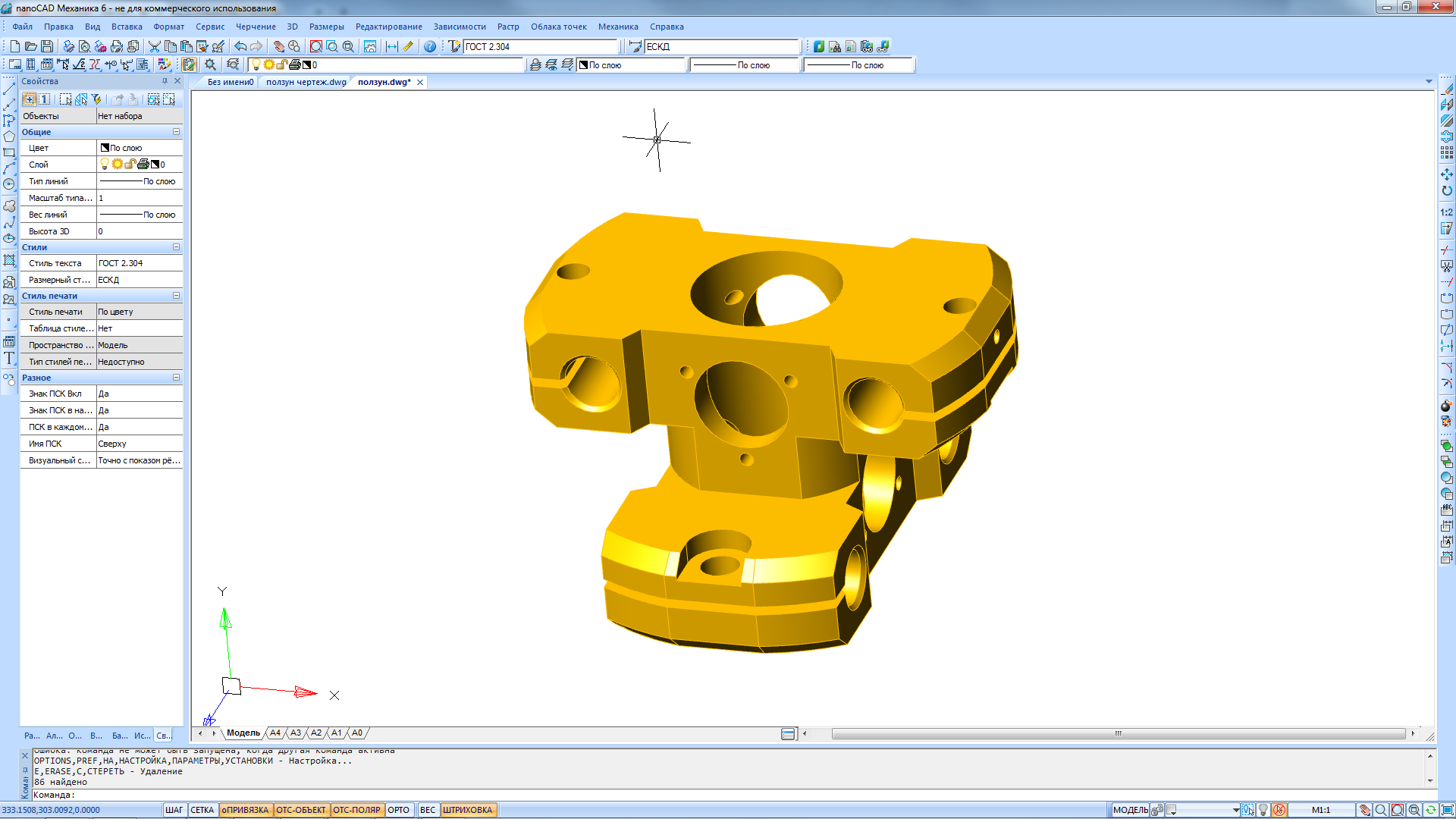

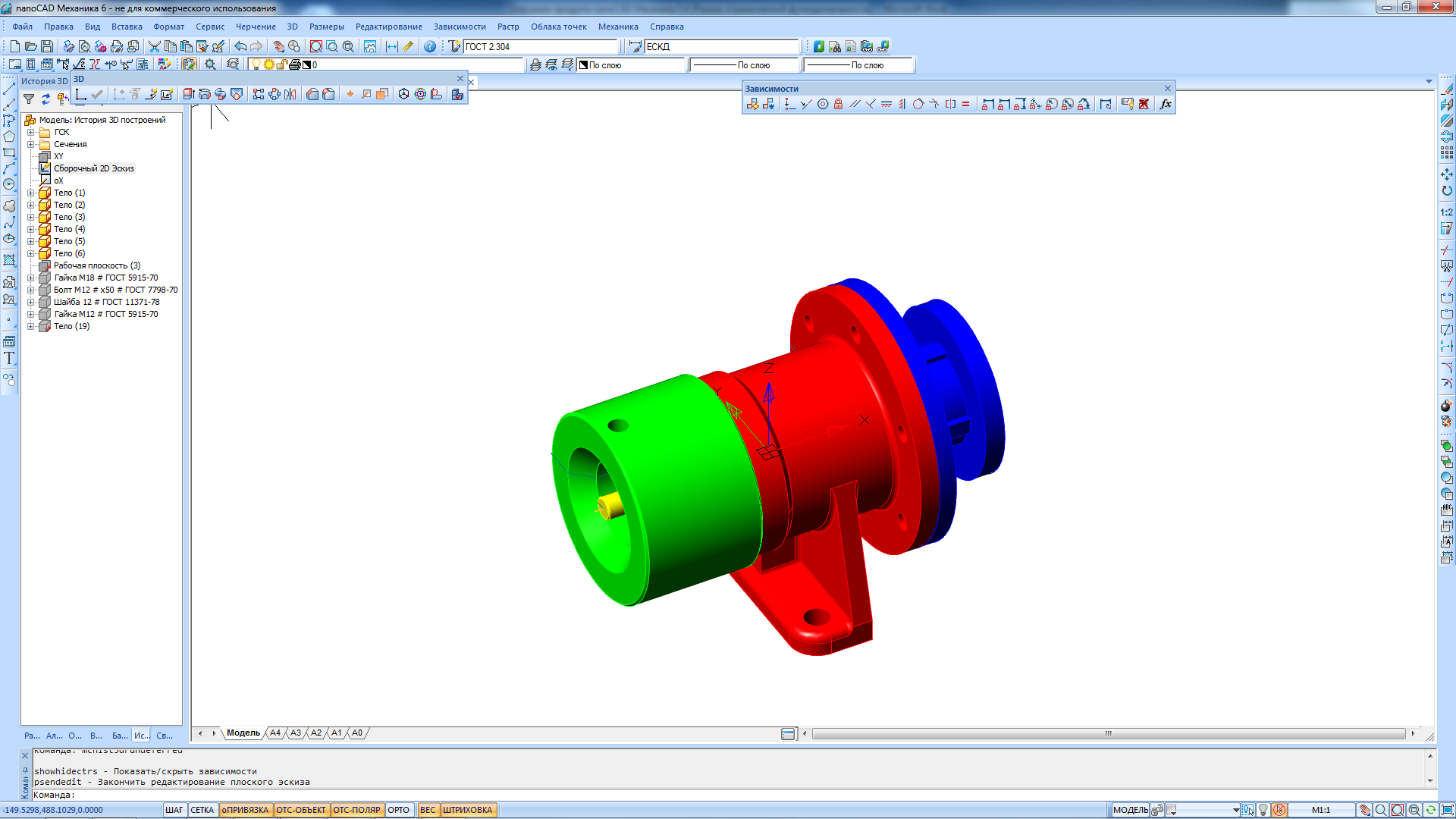

Модуль трехмерного проектирования
- Стандартные инструменты трехмерного проектирования: выдавливание, вращение, вытягивание по траектории и по сечениям, фаска, скругление и т.д.
- Использование базы стандартных деталей и узлов при трехмерном проектировании.
- гибкая система получения эскизов: возможность построения эскиза детали в режиме эскиза, а также использование имеющейся геометрии в качестве сечения деталей или сборочных единиц. Возможность создания детали из пересеченного эскиза;
- составление полноценной сборочной единицы из одного эскиза.

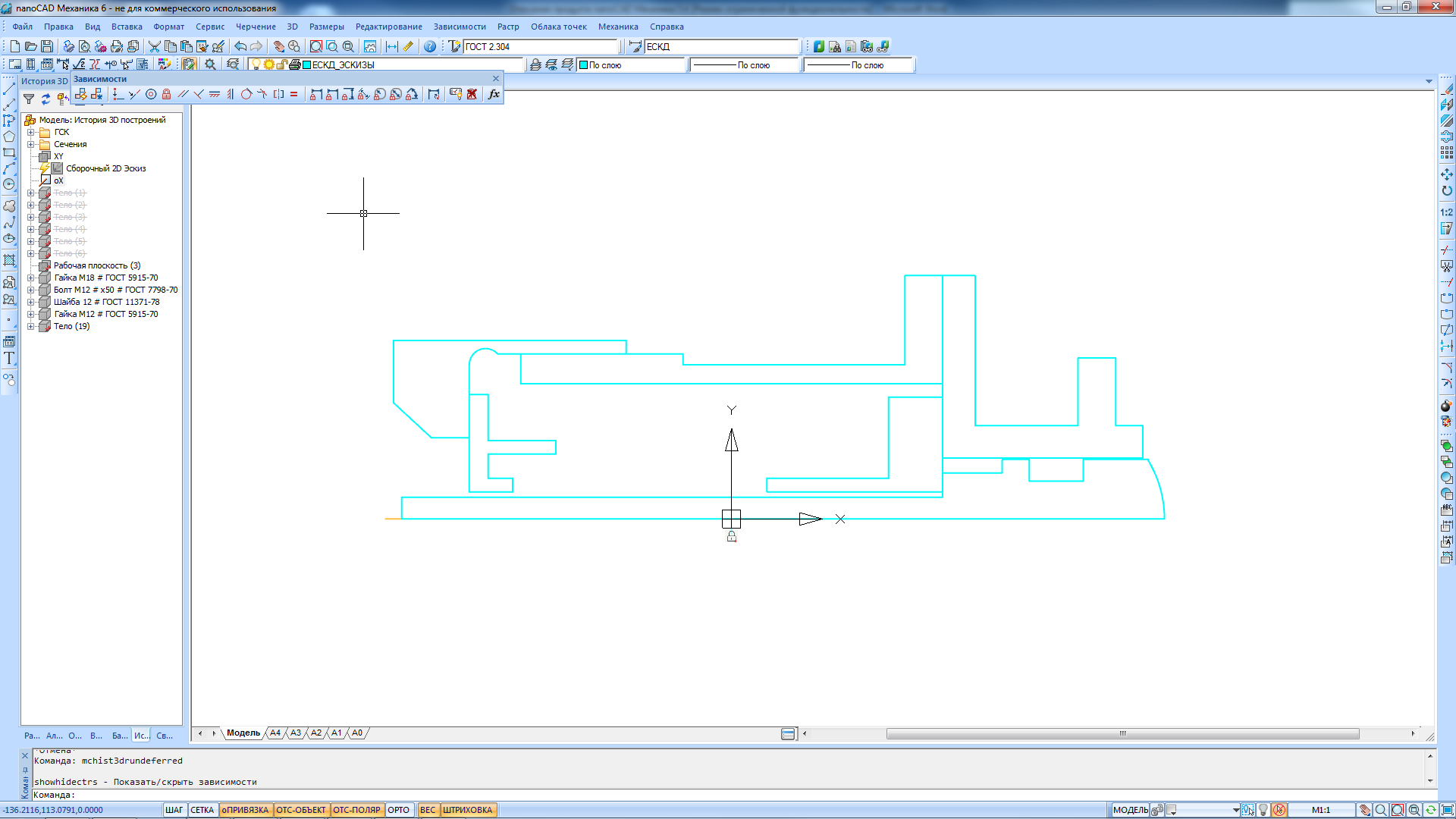

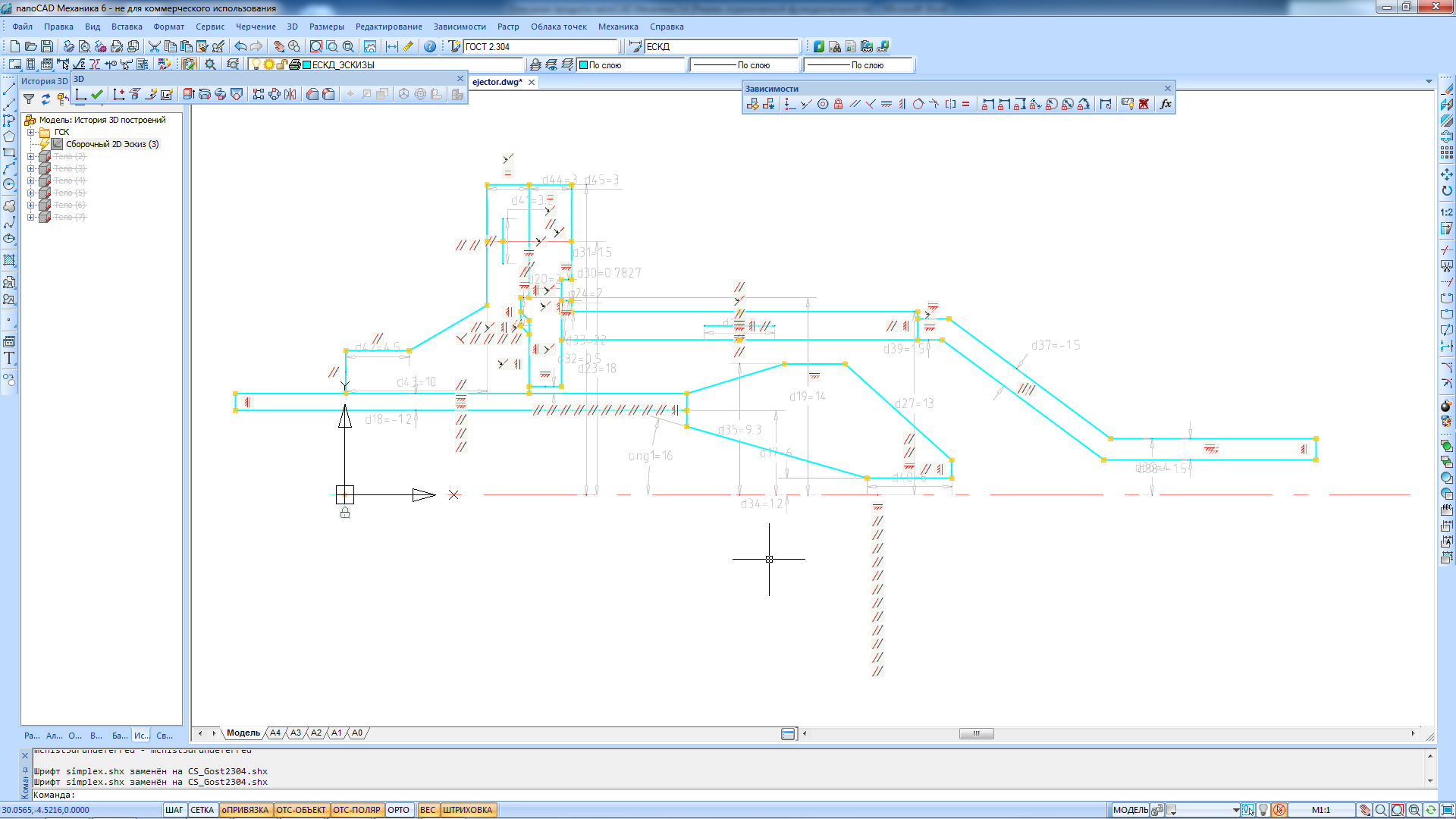

Модуль двумерных параметрических зависимостей
- Параметризация пользовательской геометрии.
- Наложение геометрических зависимостей.
- Возможность создания систем уравнений для динамического изменения пользовательской геометрии.
Проектирование рабочих чертежей деталей и сборочных единиц
Стандартные средства проектирования
- Линии вспомогательных построений.
- Прямоугольные, круговые и комбинированные массивы с заполнением контура.
- Использование текстовых полей в средствах оформления чертежа и стандартных деталях для автозаполнения.
Проектирование элементов передач
- Мощный инструмент проектирования валов, осей и вал-шестерней с возможностями интеллектуального создания концов валов, шпоночных пазов, шлицев, внутренних участков валов.
- Автоматизированное создание видов, разрезов, сечений валов.
- Шаблоны подшипниковых узлов. Шаблоны – это группа деталей с наложенными на них параметрическими и сборочными зависимостями. Геометрия деталей в шаблоне зависит от значений их параметров в базе, размеров связанных деталей, а также от результатов расчетов (например, для зубчатых колес).
Библиотека стандартных и унифицированных элементов
- Детали крепления.
- Пружины.
- Элементы узлов и деталей машин, в том числе валов и подшипниковых опор.
- Стандартные профили.
- Арматура трубопроводов по внутреннему и наружному конусу.
- База разверток основных деталей из листового металла.
- База технологических инструментов.

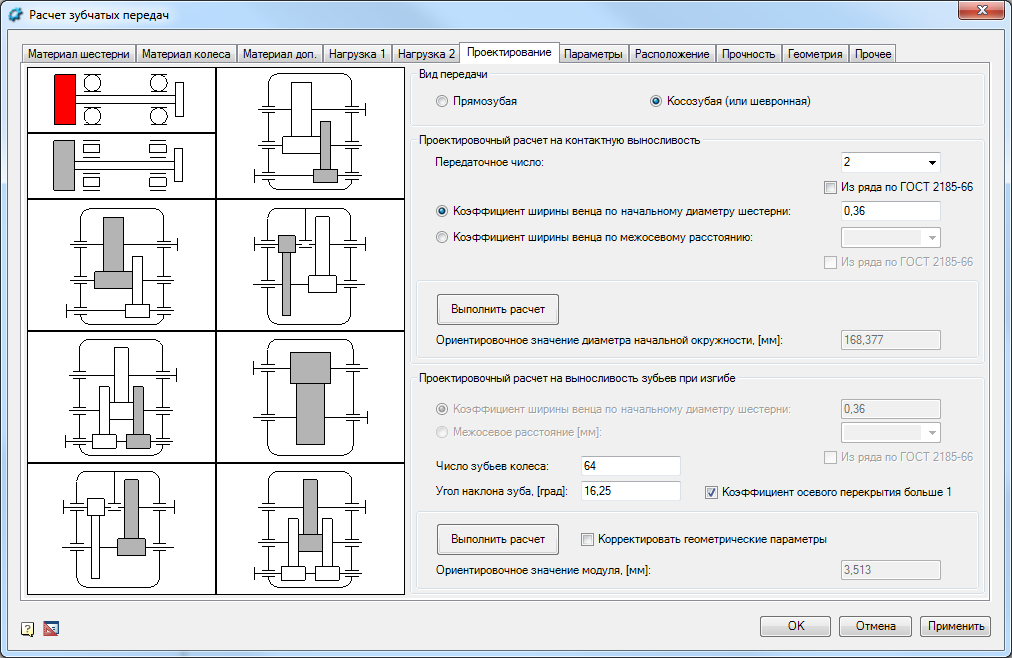

Проектирование зубчатых зацеплений
Используется уникальная технология проектирования цилиндрических и конических зубчатых зацеплений и их оптимизация по результатам расчета непосредственно на чертеже. Предоставляется полный отчет с формулами и ссылками на страницы ГОСТ.
Реализован уникальный функционал расчета зубчатых передач:
- в полном объеме учтены требования Стандарта Прочности;
- в полном объеме учтены требования Стандарта Геометрии;
- при выборе материалов добавлена возможность учитывать твердость, запас прочности, пределы выносливости, способ получения заготовки, упрочняющую обработку и т.д.;
- учтен широкий спектр нагрузок (постоянная, переменная, основная, реверсивная), позволяющий проводить расчеты даже при срабатывании ограничений Стандарта Прочности;
- учтено попадание передачи в резонансную или закритическую зоны;
- в расчете реализована возможность учитывать положение зубчатой передачи и тип подшипников;
- результаты расчетов выводятся в формате *.rtf.
Трубопроводы и гидропневмоэлементы арматуры
- Автоматическое соединение элементов арматуры трубопроводом.
- Интеллектуальное распознавание типоразмера, точки вставки деталей трубопровода.
- Ассоциативная связь деталей арматуры трубопровода в соответствии с их значениями в базе данных.
- Поддержка трубопроводов по наружному и по внутреннему конусу.
- Автоматическая врезка элементов арматуры в трубопроводы.

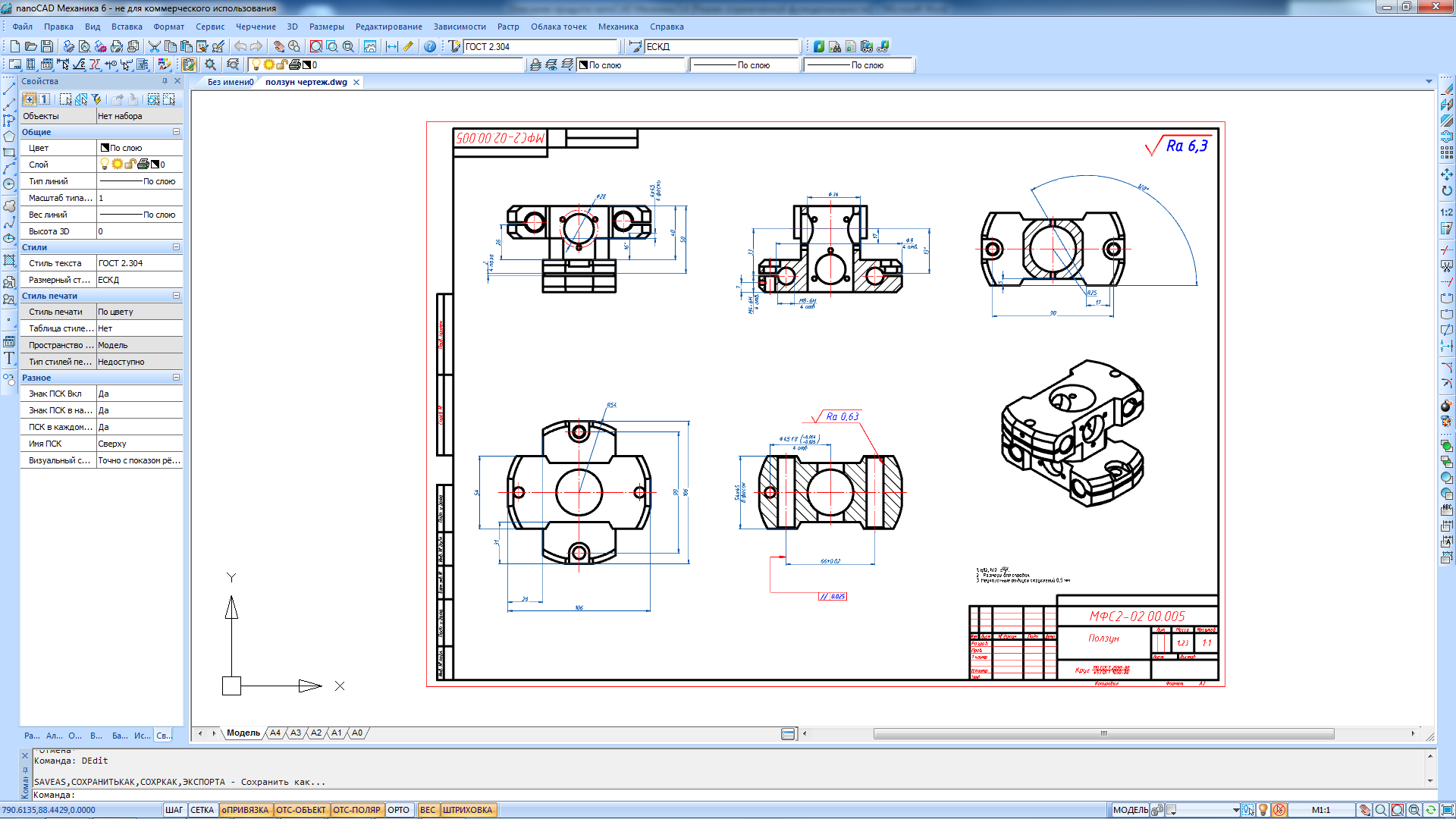

Оформление проекций чертежей по ЕСКД
- Автоматизированный конструкторский нормоконтроль. Автоматическая сортировка буквенных обозначений, автоматический подсчет количества сварных швов, ассоциативное связывание обозначений в чертеже с соответствующими элементами технических требований, автопростановка форматов первого и последующих листов. Автоматическое обновление таблиц, связанных с объектами чертежа.

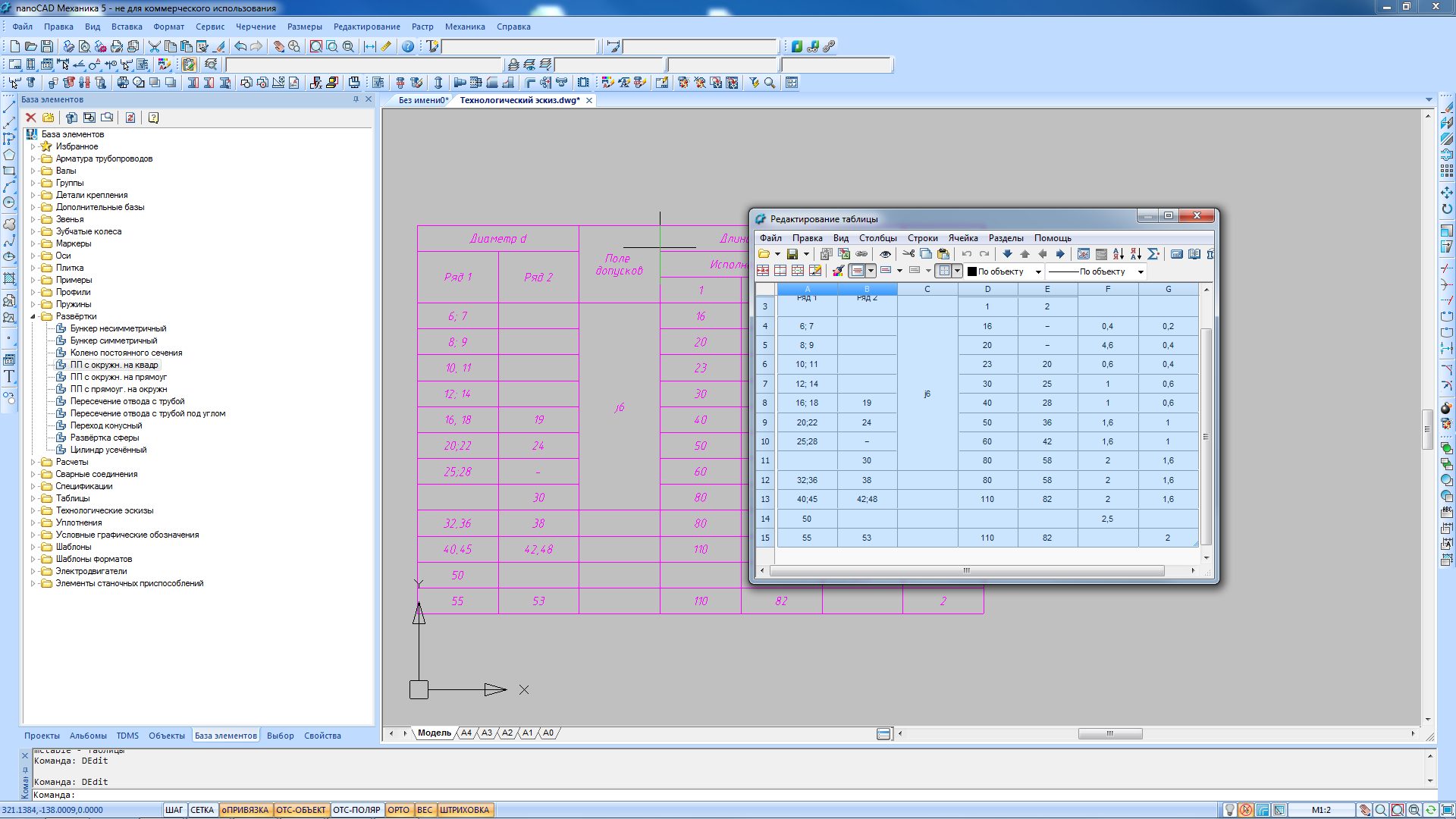

- Универсальные таблицы. Быстрое создание и редактирование таблиц в стиле Microsoft Excel. Вставка графических объектов в ячейки таблицы. Связывание значений ячеек с атрибутами объектов чертежа. Возможность использования формул при расчете значений ячейки таблицы и автоматического обновления ячеек таблицы. Импорт/экспорт в Microsoft Excel. Поддержка спецсимволов, дробей и индексов при вводе текста;

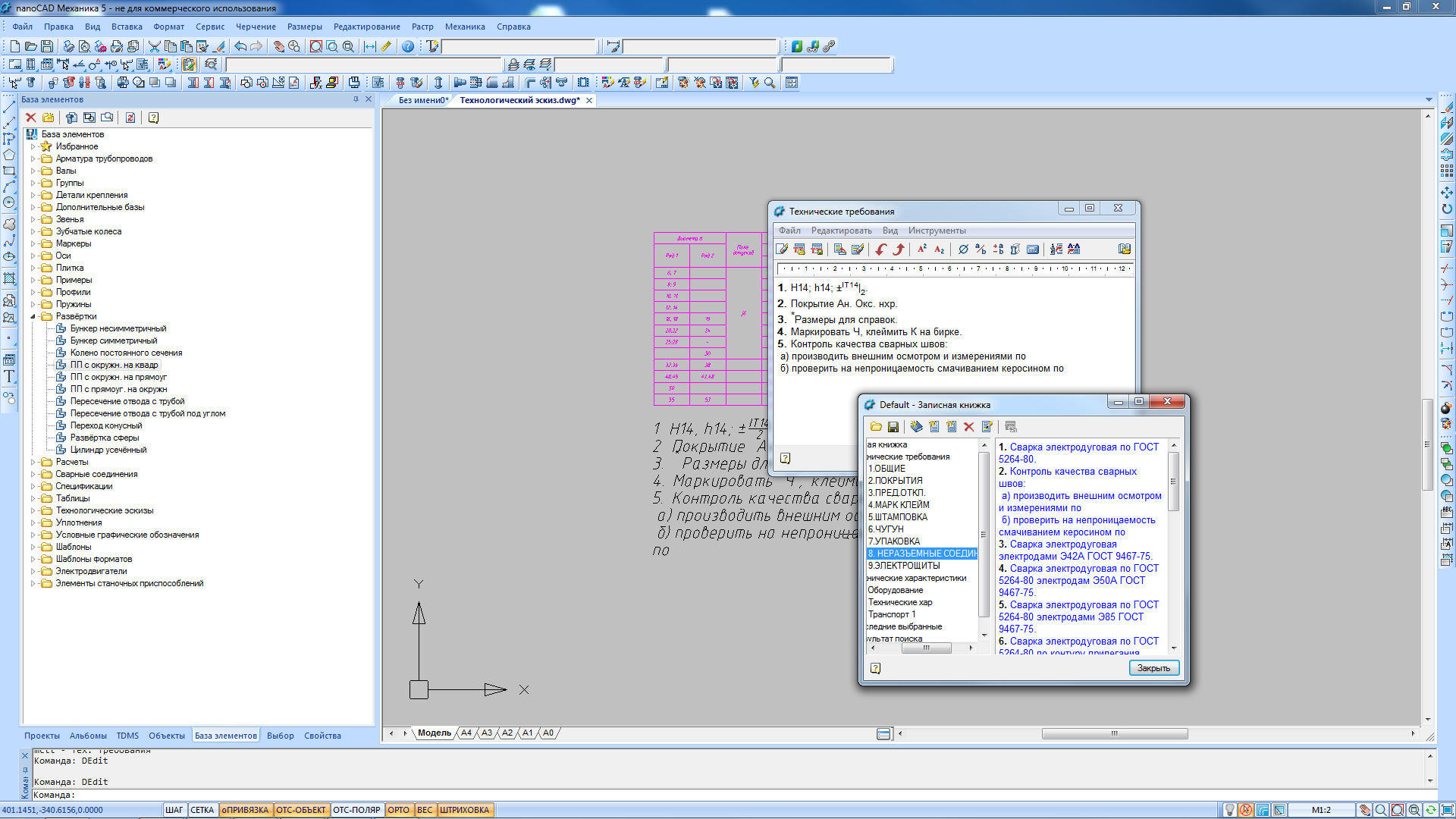

- редактор технических требований и технических характеристик;
- Простановка размеров и предельных отклонений.
- Рамки (форматы).
- Допуски формы и расположения поверхностей.
- Маркирование и клеймение.
- Знаки шероховатости.
- Неразъемные соединения.
- Виды, разрезы, сечения.
- Обозначение групп отверстий. Отрисовка осевых линий, обрывов и разрывов. Специальные массивы.
- Универсальная выноска и универсальный маркер.
- Гребенчатая выноска, нанесение уклонов.
- Позиции и спецификации.
Импорт информации о печатных платах из OrCAD и P-CAD в формате *.idf
- Импорт геометрии печатной платы.
- Настройка параметров импортируемых деталей.
Расчеты
- Менеджер расчетов.
- Расчеты цилиндрических и конических зубчатых зацеплений, валов, подшипниковых опор, крепежных соединений.
- Расчет и генерация пружин сжатия и растяжения.
- Получение документации по расчету со всеми формулами и ссылками на ГОСТ.

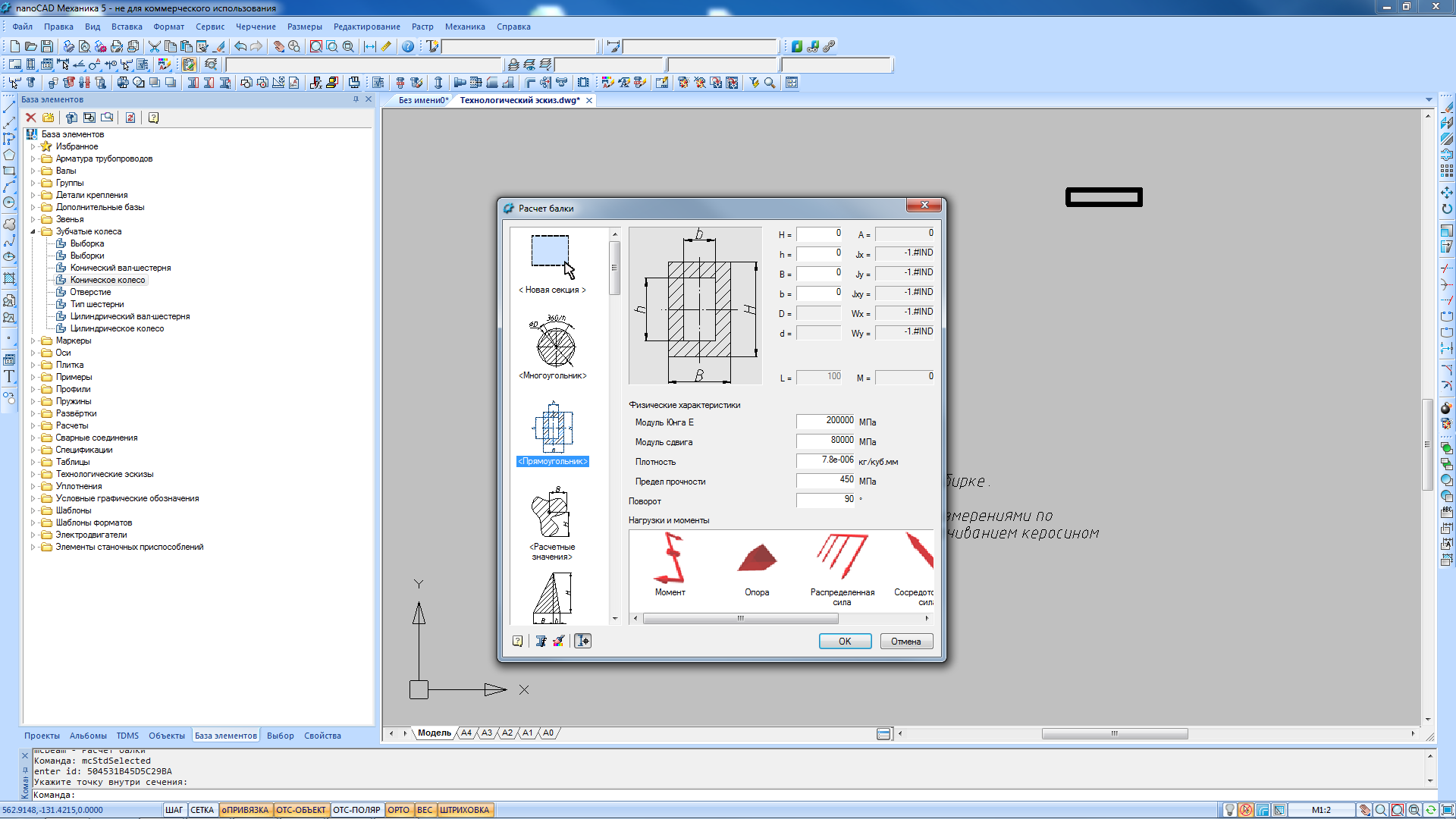

- Конструирование и расчет сечений (балок).
Спецификация
- Автоматическое получение спецификации.
- Создание пользовательских спецификаций.
Оформление операционных эскизов
- Простановка технологических размеров.
- Обозначение опор, зажимов и установочных устройств.
- Отрисовка условных обозначений инструментальных наладок.
- Обозначение обрабатываемых поверхностей и контролируемых размеров. Автонумерация обозначений.
