nanoCAD Plus

nanoCAD – российская САПР-платформа, содержащая все необходимые инструменты базового проектирования. Знакомый интерфейс, прямая поддержка формата *.dwg и расширяемость делают nanoCAD лучшей на сегодня альтернативой при выборе инженерной платформы для любой отрасли.

Российская универсальная САПР-платформа, содержащая все необходимые инструменты базового проектирования, выпуска чертежей и разработки приложений с помощью открытого API. Знакомый интерфейс, непосредственная поддержка формата *.dwg и расширяемость делают ее альтернативой №1 при переходе на новые базовые решения.

Платформа nanoCAD постоянно развивается и совершенствуется. При разработке восьмой версии основное внимание было уделено повышению точности математического аппарата и удобства работы с программой, развитию корпоративных функций и интеграции с BIM-системами


Нанокад Плюс

Сегодня nanoCAD Plus – это:

Узнаваемый (типовой) интерфейс

Удобство и «дружественность» nanoCAD Plus обеспечиваются традиционными методами работы и знакомым интерфейсом. Освоить программу в кратчайший срок сможет практически любой проектировщик, имеющий опыт работы в популярных САПР: меню, иконки кнопок, панели и командная строка легко узнаваемы. Все это позволяет быстро приступить к работе, затратив минимум времени и усилий на переобучение.

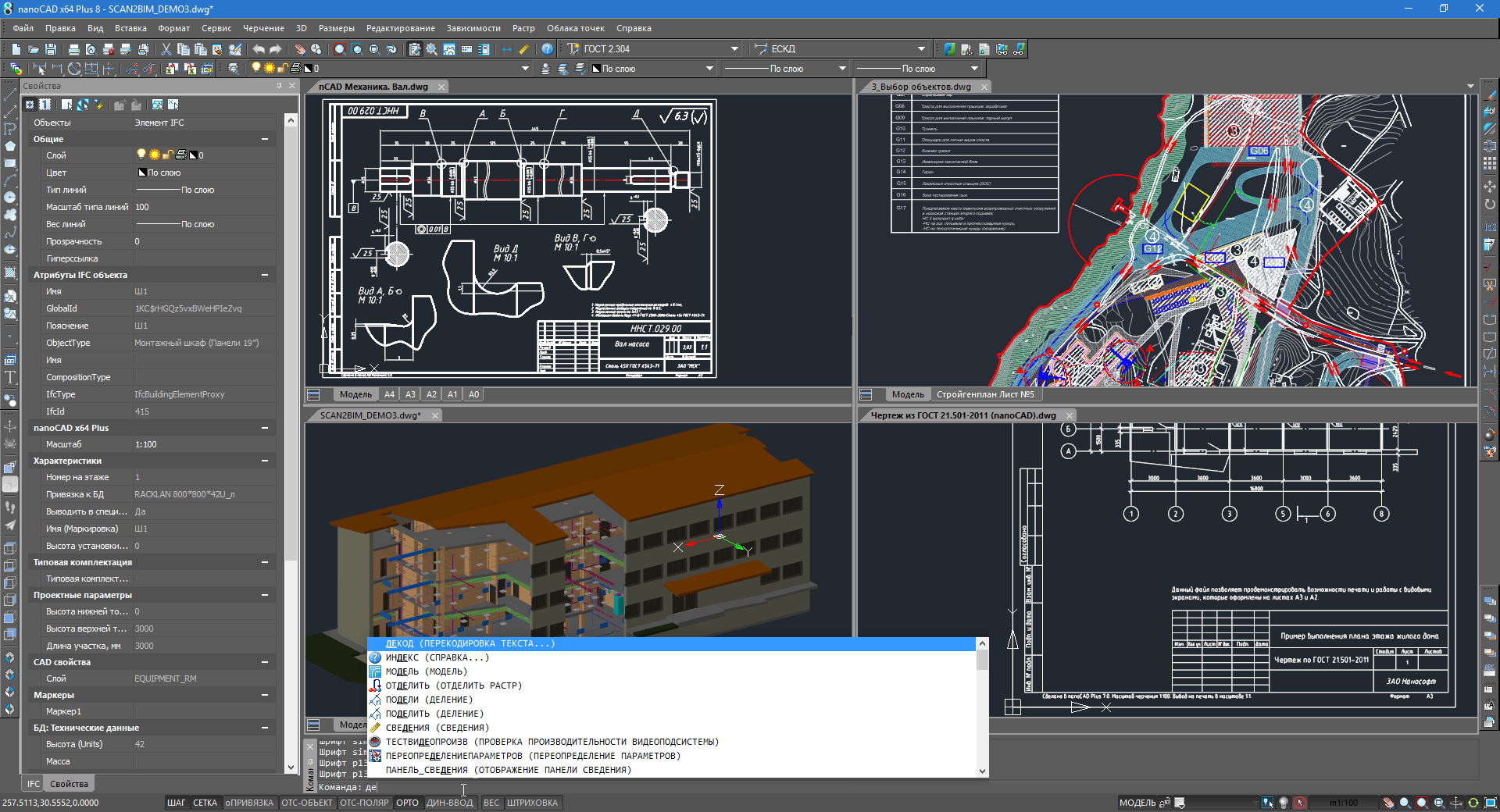

Узнаваемый интерфейс нанокад

nanoCAD имеет классический интерфейс, знакомый проектировщикам по другим САПР-решениям

Разработчики стремятся сделать программу максимально удобной для пользователя. Так, nanoCAD включает несколько визуальных тем, которые позволяют проектировщику настроить программный продукт в соответствии с собственными предпочтениями. Например, темная (графитовая) тема значительно снижает нагрузки на глаза, что, без сомнения, важно при длительной работе с программой. Кроме того, в программе появился новый визуальный редактор интерфейса, который позволяет настроить практически каждый элемент программы (меню, панели инструментов, строки состояния, контекстных меню, всплывающих подсказок, синонимы команд и сочетания клавиш), а также переносить эти настройки с одного рабочего места на другое.

В nanoCAD реализуются принципы динамического интерфейса – программа подстраивается под действия пользователя и предлагает наиболее ожидаемые функции. Например, по многочисленным просьбам пользователей реализован динамический ввод информации – удобный инструмент, отображающий и редактирующий информацию непосредственно в рабочем пространстве документа рядом с курсором. Данный вид ввода информации работает как при создании, так и при редактировании элементов чертежа, информация динамически обновляется по мере перемещения курсора и, в целом, существенно упрощается работа с документом: пользователь не отвлекается на командную сроку, все параметры черчения и опции команд находятся под рукой. К тому же динамические подсказки дают представление о текущих размерах, координатах, углах и т.д.

Прямая поддержка формата *.dwg

Платформа nanoCAD напрямую работает с *.dwg – самым распространенным форматом файлов технической документации. Широкий диапазон поддерживаемых версий (от DWG R11 до DWG2017) позволяет без конвертаций и потери информации использовать чертежи как в nanoCAD, так и в любых других САПР, поддерживающих *.dwg-формат, объединяя решения между собой в единое проектное решение организации и повышая надежность технологического процесса в целом.

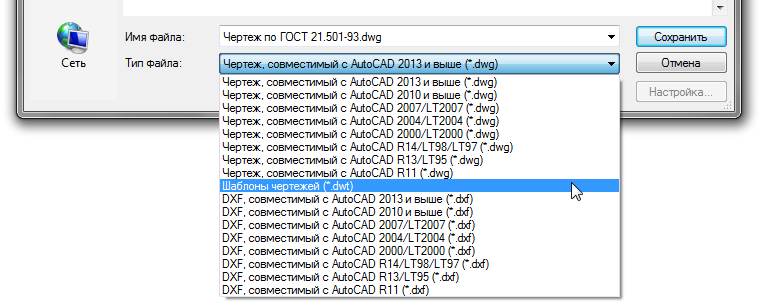

Поддерживаемые версии *.dwg

nanoCAD напрямую поддерживает формат *.dwg, что позволяет свободно использовать наработанную документацию и обмениваться данными с коллегами, смежниками и подрядчиками

nanoCAD обеспечивает одну из самых глубоких поддержек формата *.dwg на российском рынке, не только позволяя хранить и читать данные, но и поддерживая технологии, окружающие этот формат. nanoCAD предоставляет возможность работать в пространстве модели и пространстве листа, использовать настраиваемые под листы видовые экраны (Viewports), внешние ссылки (XREF), библиотеки блоков и типовых настроек инструментов, имеет встроенные средства автоматического сохранения и восстановления чертежей, создания резервных копий файлов и многое другое. nanoCAD предлагает как классические, так и уникальные сервисные утилиты, которые поддерживают целостность данных внутри формата *.dwg. Например, в nanoCAD (да и практически во всех САПР подобного типа) вы найдете утилиты Аудит (AUDIT) для проверки целостности данных *.dwg-документа, Восстановить (RECOVER) для восстановления базы данных поврежденного файла, Очистить (PURGE) для удаления из документа неиспользуемых слоев, типов линий, блоков и других настроек программы.

Наряду с этими инструментами компания «Нанософт» включила в среду nanoCAD уникальные утилиты, предоставляющие пользователям техническую поддержку при работе с форматом *.dwg.
Например:

  • утилиты, позволяющие удалить либо разбить на примитивы прокси-объекты. Эта полезная функция позволяет найти «застрявшие» прокси-объекты и убрать их из базы документа;
  • утилита автоматической коррекции чертежей позволяет исправить поврежденные данные: к примеру, разбросанные по Z-координате объекты могут автоматически вернуться на рабочую плоскость чертежа, что повышает скорость и качество работы;
  • функция Диспетчер чертежей отображает в виде дерева всю внутреннюю структуру открытого *.dwg-файла и позволяет не просто понять, какие объекты входят в этот файл, но и быстро найти их на чертеже, выделить, приблизить и, например, удалить;
  • утилита изменения кодировки текстовых вхождений позволяет исправить *.dwg-документы, в которых из-за потерянной кодовой страницы стали нечитаемыми названия слоев, блоков, типов линий и прочих параметров.

Все это позволяет пользователям nanoCAD быть уверенными, что даже в самых сложных ситуациях их важная информация не будет потеряна или искажена.

Полноценный инструмент разработки чертежей

nanoCAD Plus содержит все необходимые инструменты базового проектирования и позволяет:

  • создавать и редактировать различные 2D и 3D векторные примитивы, тексты, объекты оформления чертежа, настройки отображения и печати графической технической документации;
  • создавать и использовать любые виды таблиц, выполнять специфицирование элементов чертежа по атрибутивным данным блоков и объектам оформления;
  • производить настройки рабочей среды для оформления рабочей документации по различным стандартам;
  • вести полноценную работу в пространстве модели и пространстве листа посредством видовых экранов;
  • просматривать, формировать и редактировать поверхностные 3D-модели, создавать пользовательскую координатную систему для редактирования 3D-объектов;
  • посредством использования единого формата файла *.dwg осуществлять полноценное сотрудничество и взаимодействие с коллегами-проектировщиками, разрабатывающими чертежи в других наиболее распространенных САПР;
  • использовать при проектировании любую ранее выполненную техническую документацию, хранящуюся в электронном растровом формате (сканированные чертежи, тексты, таблицы, фотографии);
  • выполнять печать готовых технических документов на любых устройствах печати, установленных в операционной системе, используя в том числе и нестандартные форматы бумаги.

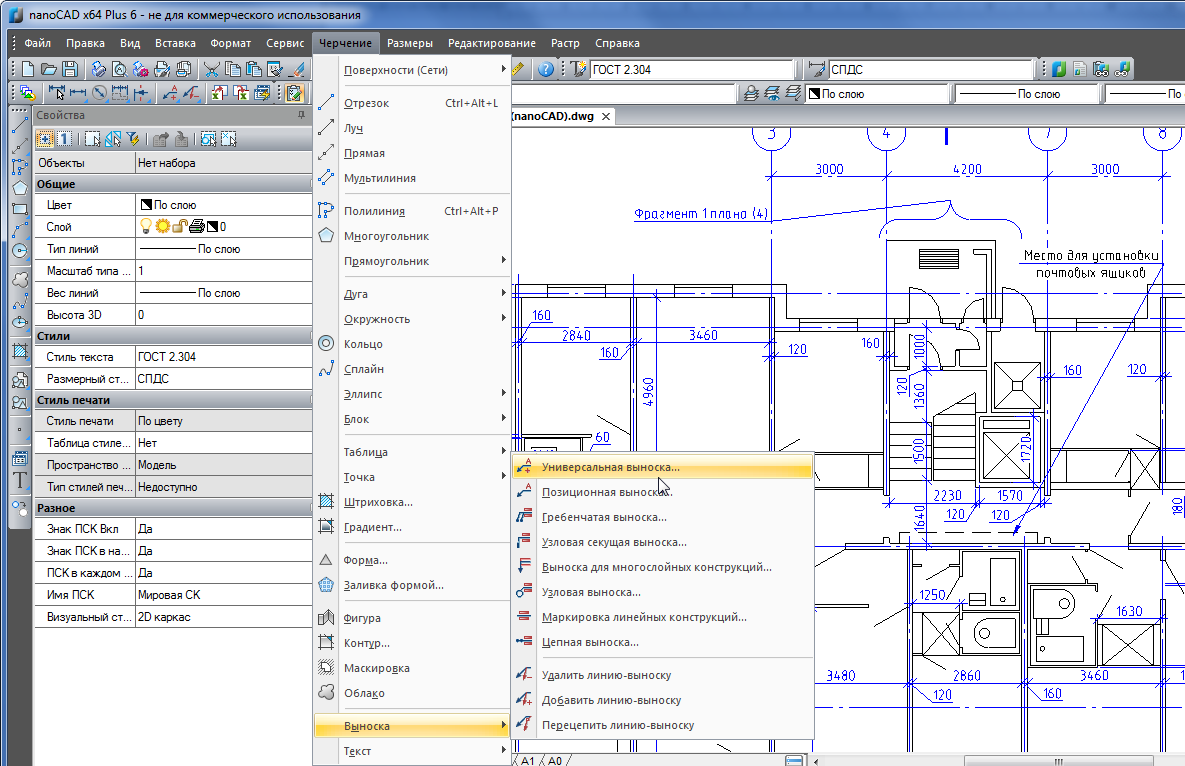

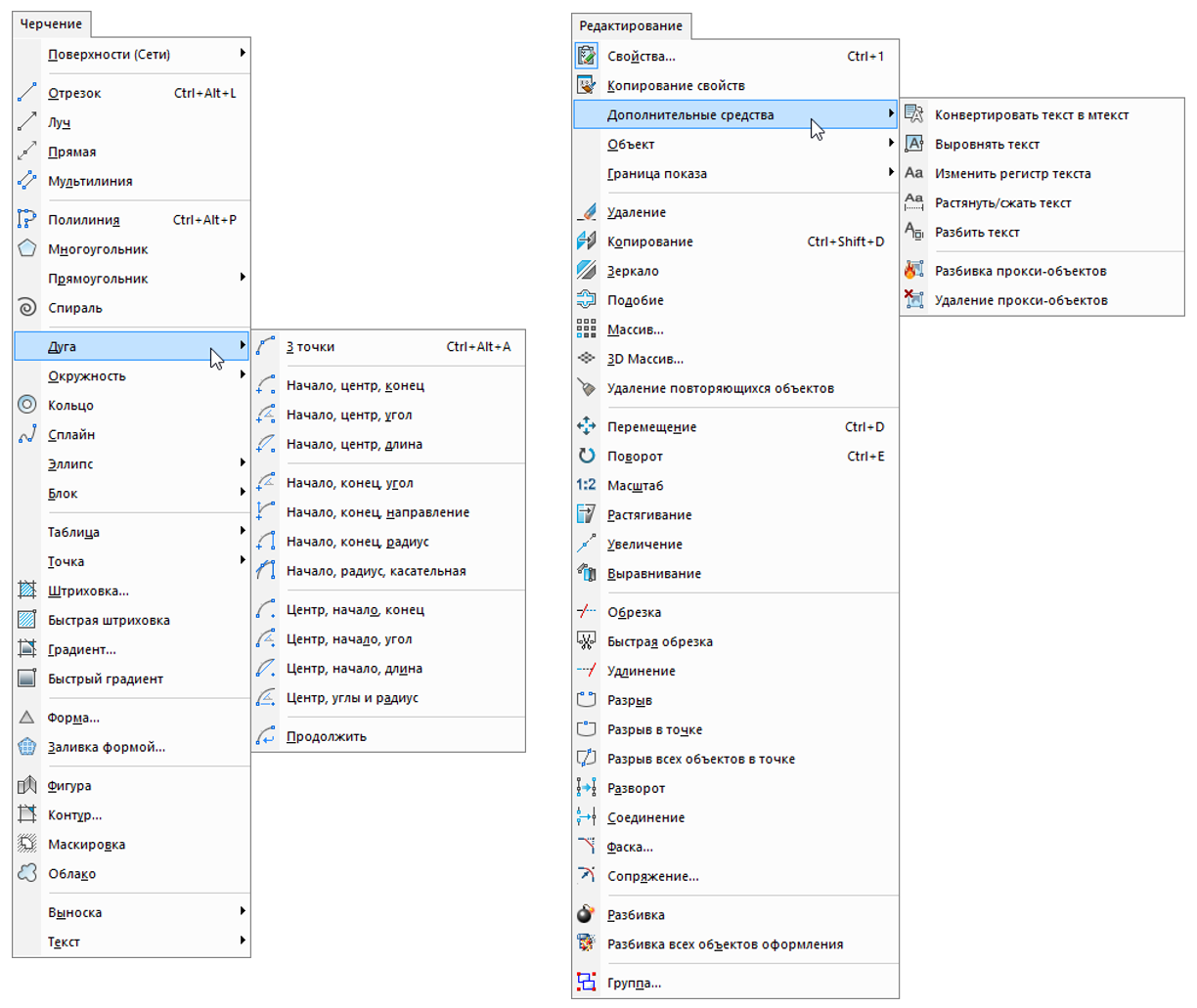

Панели инструментов нанокад

Два дополнительных модуля позволяют осуществлять классическое 3D-моделирование с твердотельными (solid) объектами и накладывать 2D-зависимости, создавая параметрические чертежи и модели.

САПР, настроенная под отечественные стандарты

nanoCAD Plus – это САПР, изначально настроенная на работу с отечественными стандартами. В программе уже реализованы текстовые и размерные стили для работы с чертежными шрифтами по ГОСТ 2.304-81 (SHX и TTF), а размеры работают как по СПДС (засечки), так и по ЕСКД (стрелки) стандартам. Пользователи могут работать с различными видами выносок на все случаи жизни: цепными, позиционными, гребенчатыми, узловыми и узловыми секущими, для многослойных конструкций, маркировки линейных конструкций и обычными универсальными выносками. В nanoCAD включены типы линий по ГОСТ 2.303, метрические масштабы, соответствующие ГОСТ 2.302-68, для видовых экранов и вывода областей печати, содержится база шаблонов основных таблиц, используемых отечественными проектировщиками: ведомостей, экспликаций, обычных и групповых спецификаций.

Отечественные стандарты нанокад

nanoCAD – это САПР, изначально настроенная на работу с отечественными стандартами

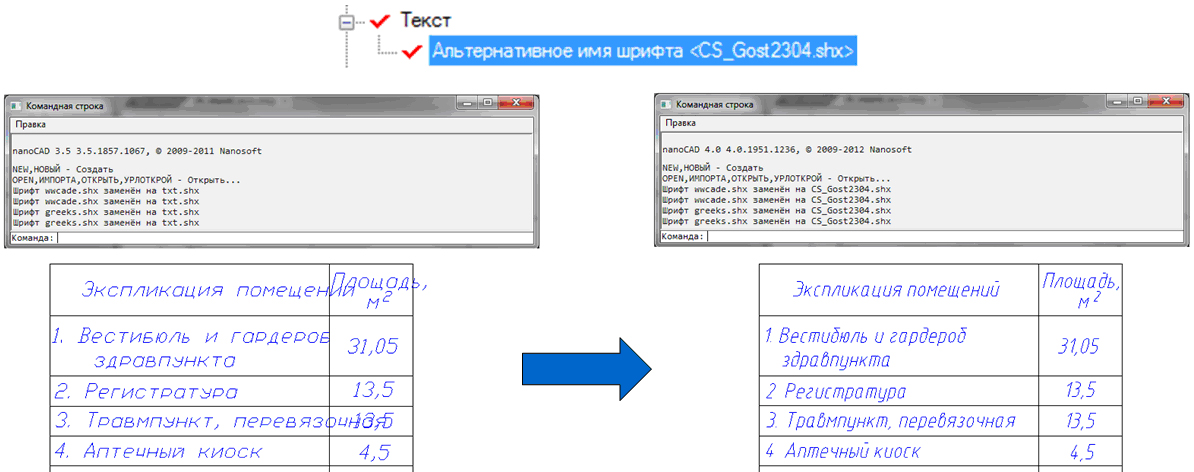

В новейшие версии включена база штриховок по ГОСТ, а файл шрифта txt.shx, ранее использовавшийся как альтернатива отсутствующим шрифтам, заменен на шрифт CS_Gost2304.shx. Все это позволяет без дополнительных настроек и доработки применять nanoCAD для формирования рабочей документации по отечественным стандартам.

Работа с таблицами нанокад

Разработчики nanoCAD уделяют особое внимание развитию функций, упрощающих формирование рабочей документации по отечественным стандартам

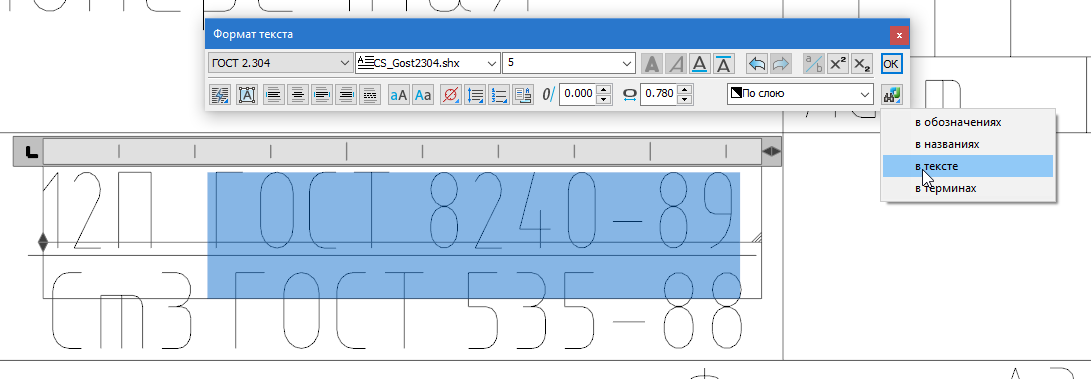

Даже классическая функция проверки орфографии была адаптирована под российские условия: обратите внимание, что при проверке орфографии nanoCAD Plus учитывает сокращения, определяемые ГОСТ 2.316-2008, ГОСТ Р 21.1101-2013, РД 31.30.01.01-89 и другими стандартами.

nanoCAD Plus строго соответствует требованиям российских стандартов, касающимся оформления рабочей документации. Это подтверждено Сертификатом соответствия № РОСС RU.СП15.Н00781.

Уникальные возможности, повышающие эффективность работы

Разработка nanoCAD Plus – это не слепое копирование западных технологий, а развитие собственного взгляда на инструменты САПР, призванные повысить эффективность российских проектных групп. Именно поэтому nanoCAD Plus обладает рядом уникальных возможностей.

Так, в классических САПР растровые подложки являются фоновым изображением, недоступным для редактирования. Но только не в nanoCAD Plus! Монохромные растровые чертежи в nanoCAD Plus – это полноценная документация, которую можно не только сколоть, но и редактировать, изменять, дорабатывать. Функция Вставить как растр позволяет через буфер обмена моментально добавлять в среду nanoCAD растровые изображения из любого внешнего источника – сети Интернет, растрового редактора, системы документооборота или из базы типовой документации нормативно-справочной системы NormaCS.

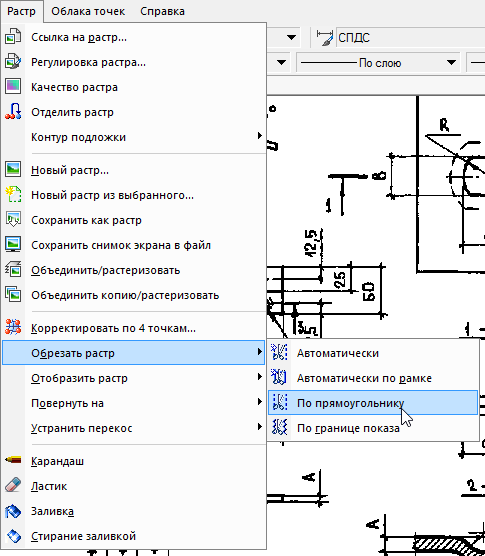

Реализован уникальный функционал для работы с монохромными и цветными растровыми изображениями, за который отвечает специализированный пункт меню Растр. Это меню содержит базовые инструменты редактирования (Ластик, Карандаш, Заливка) и изменения растрового изображения (Устранение перекоса, Поворот изображения, Коррекция по четырем точкам).

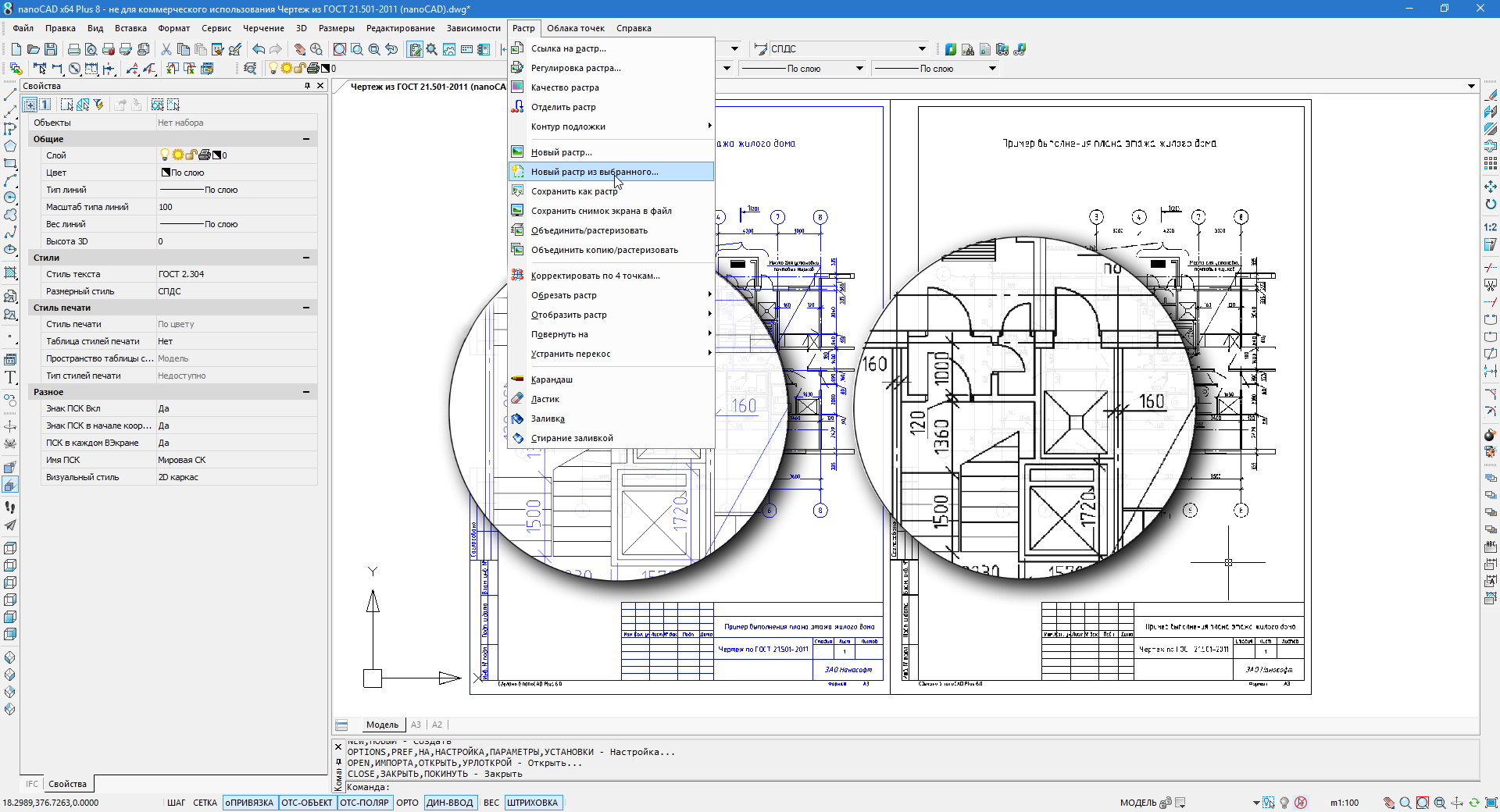

Работа с растром

Уникальные функции nanoCAD для работы с растровыми изображениями позволяют создавать гибридные растрово-векторные чертежи, не прибегая к использованию дополнительных редакторов

Часть команд применяется к цветным изображениям и изображениям с оттенками серого, а часть работает только с монохромными чертежами – например, механизм растровой привязки. Выберите любую векторную команду (Отрезок, Полилиния, Размер) и наведите курсор на растровое изображение. Вы удивитесь – nanoCAD «поймает» все выставленные привязки (Конечная точка, Ближайшая, Центр или Квадрант окружности).

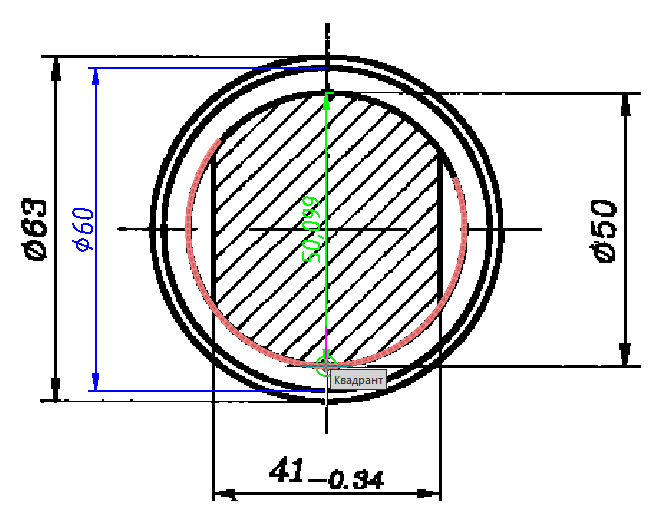

Работа с привязками нанокад

nanoCAD может привязываться к характерным точкам на растровых изображениях (Конечная точка, Середина, Центр, Квадрант окружности и т.д.)

А значит вы сможете не просто использовать растровый чертеж как подложку, но и быстро привести документацию к актуальному состоянию, привязываясь к уже существующим объектам на чертеже, удаляя лишнее и добавляя новые объекты. Затем оформленный гибридный документ можно вывести на печать в различных форматах (напрямую на принтер/плоттер), сохранить в формате PLT, экспортировать в универсальный PDF-формат без использования дополнительных утилит либо растрировать чертеж и перевести его в нередактируемый *.dwg-файл.

Растеризация векторных чертежей в нанокад

nanoCAD позволяет моментально растеризовать векторный чертеж и превратить его в *.dwg-файл, защищенный от изменений

Совместимость с другими решениями и интеграция с NormaCS

nanoCAD, следуя принципу полного хранения исходных и транзитных данных, сохраняет без изменения в *.dwg-файле информацию о прокси-объектах, созданных в других САПР. Эта возможность позволяет использовать nanoCAD совместно с САПР других производителей, не сталкиваясь при этом с какими бы то ни было ограничениями по структуре данных чертежей. Например, если в исходном файле были объекты типа «Стена», «Окно», то в nanoCAD можно образмерить их, а затем загрузить результат в архитектурную САПР. Таким образом, nanoCAD можно объединять в технологическую цепочку с различными САПР, обеспечивая значительную экономию средств.

nanoCAD поддерживает объемное отображение 3D-объектов (полигональные и триангулярные поверхности, границы твердых тел). А с помощью дополнительного модуля «3D-моделирование» пользователи могут создать и отредактировать 3D-объекты, получая произвольные трехмерные модели. Оформлять чертежи, содержащие 3D-объекты, можно даже без загрузки дополнительных приложений.

Новая версия nanoCAD позволяет, используя формат IFC, импортировать файлы в трехмерную среду *.dwg-документа. Далее пользователь может выделять BIM-объекты и читать их свойства, скрывать, удалять, масштабировать, объединять такие объекты, привязываться к ним. Даже составлять отчеты по моделям, которые были созданы в интеллектуальных BIM-системах. Добавьте к этому обновленные инструменты трехмерной навигации как в параллельной, так и перспективной проекции, функции адаптивного зума, поворота камеры и головы наблюдателя, ускоренную работу в насыщенных трехмерных моделях – и вы получите универсальный IFC-вьювер, реализованный в *.dwg-среде и позволяющий собирать сводные BIM-модели. Поистине мы расширяем границы возможностей стандартных инструментов!

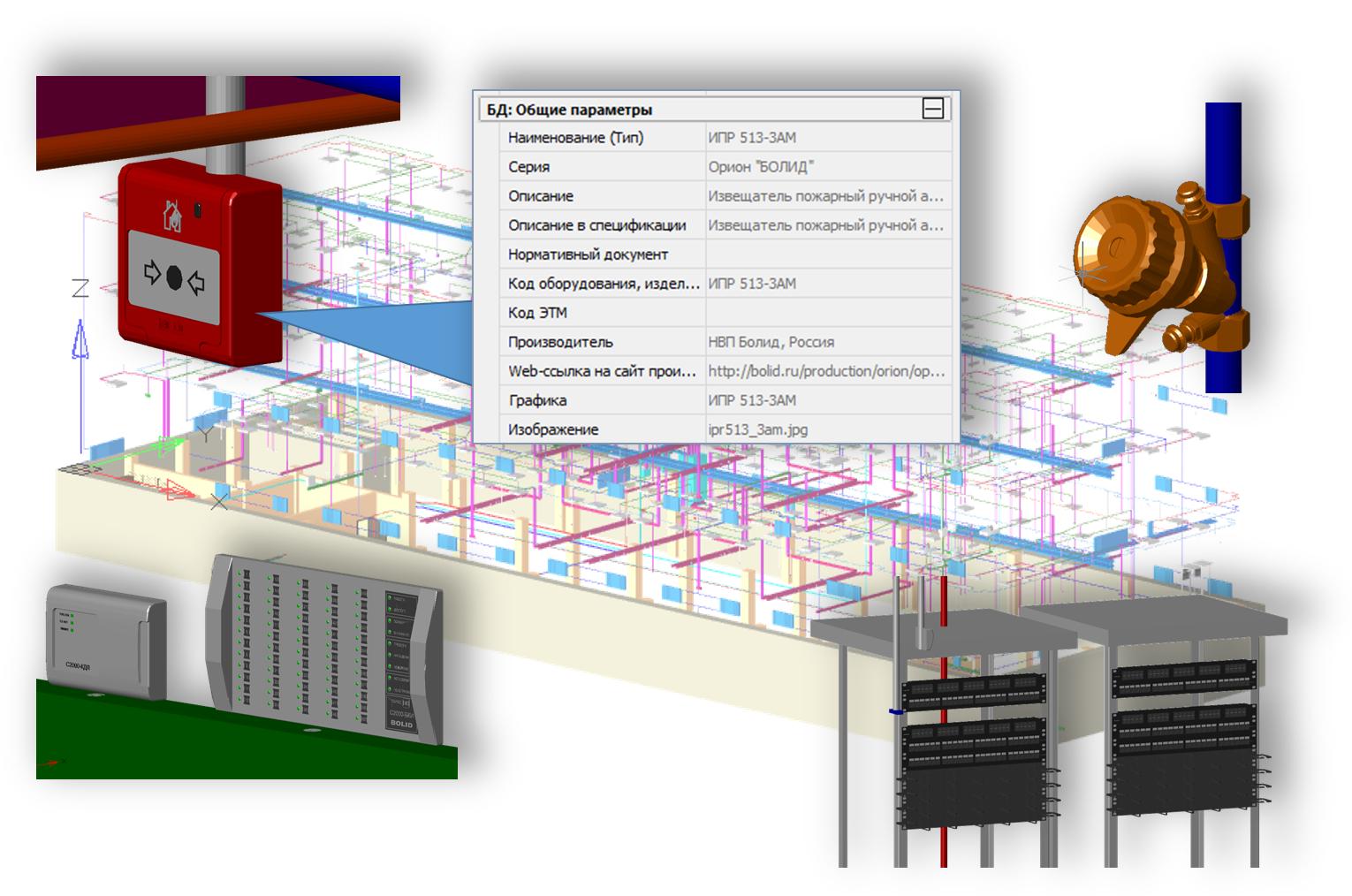

Интеграция. Экспорт/Импорт IFC-данных

nanoCAD позволяет импортировать IFC-данные, что обеспечивает возможность собирать сводные BIM-модели в *.dwg-среде продукта

Платформа nanoCAD предоставляет пользователям уникальные возможности интеграции с библиотекой норм и стандартов NormaCS – лучшей системой хранения, поиска и отображения текстов и реквизитов нормативных документов, а также стандартов, применяемых на территории Российской Федерации и регламентирующих деятельность предприятий различных отраслей промышленности. Сейчас можно не только связать любой графический объект с любым нормативным документом из NormaCS, но и моментально осуществить поиск по ключевым словам из текстовых вхождений.

Шрифты по ГОСТ в нанокад

Формат *.dwg позволяет nanoCAD интегрироваться с обширнейшим спектром САПР-решений. При этом nanoCAD напрямую интегрирован с библиотекой норм и стандартов NormaCS

Начиная с версии nanoCAD Plus 6 появилась функция НОРМААУДИТ, задача которой очень проста: найти в *.dwg-чертеже все ссылки на нормативно-технические документы, каждую из этих ссылок проверить на актуальность и предоставить пользователю удобный инструмент обновления таких чертежей. Подобных инструментов быстрой актуализации чертежа вы не найдете ни в одной другой САПР!

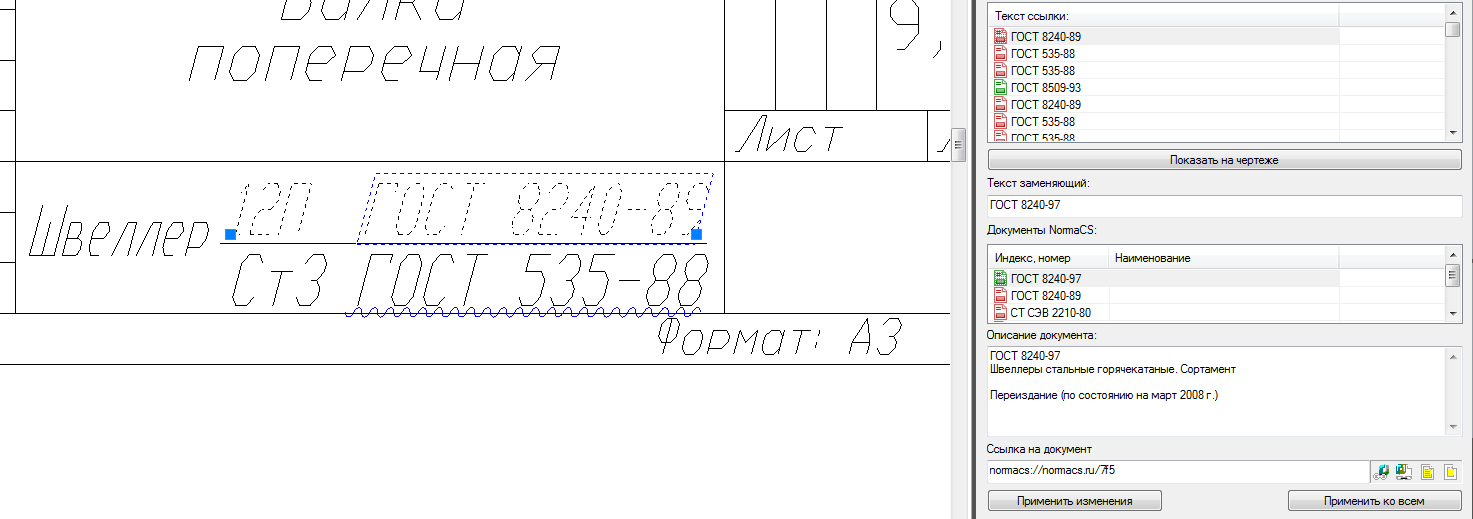

Функция НОРМААУДИТ. Интеграция с NormaCS

Практически любой серьезный чертеж ссылается на нормативно-техническую документацию, а с помощью уникальной функции НОРМААУДИТ пользователи могут не только проверить статус этих ссылок, но и оперативно внести необходимые исправления

На уровне команд меню nanoCAD Plus интегрирован с коробочным продуктом Fidesys и облачным сервисом. Чтобы передать на расчет модель, созданную в nanoCAD, достаточно выбрать соответствующий пункт – модель будет экспортирована автоматически (это происходит и в случае, когда комплекс Fidesys установлен на рабочем месте проектировщика, и при использовании облачного сервиса). Таким образом, пользователь получает связку CAD/CAE прямо «из коробки».

Разработка дополнительных приложений на языках .NET, C++, JS, VBS и LISP (открытый API)

nanoCAD имеет привычный для САПР программный интерфейс (API), позволяющий разрабатывать собственные приложения и дополнительные модули автоматизации. Внутренняя структура данных и высокое качество базовой платформы обеспечивают возможность вести разработку приложений любой сложности.

Для быстрого написания утилит и небольших приложений можно использовать сценарии (скрипты) на базе ActiveX Automation (JS, VBS и др.). А начиная с версии nanoCAD 4 появилась возможность применять приложения, написанные на LISP и DCL. Более сложные и многофункциональные приложения, как правило, разрабатываются на .NET или C++.

Компания «Нанософт» поддерживает и активно развивает Клуб разработчиков nanoCAD, члены которого получают доступ к следующим видам API:

  • NET API – современный API, предназначенный для разработки .NET-приложений;
  • NRX – классический C++ API, предназначенный для создания и переноса приложений на языке С++;
  • MultiCAD API – уникальный C++ API, предназначенный для написания кроссплатформенных САПР-приложений;
  • MultiCAD.NET API (alpha) – альфа-версия кроссплатформенного .NET API, позволяющего создавать пользовательские примитивы на .NET.

Доступ в Клуб разработчиков nanoCAD открыт после регистрации на сайте сообщества – добро пожаловать в мир программирования под nanoCAD!

САПР, максимально доступная для всех!

Решение nanoCAD призвано помочь российским компаниям стать легальными пользователями современной и эффективной САПР, одновременно оптимизировав расходы и инвестировав сэкономленные средства в рост и развитие своего бизнеса.

Специально для оптимизации бюджетов на САПР мы разработали две схемы приобретения программных продуктов: вы можете выбрать между постоянной лицензией (коробочная версия) и временной лицензией, которая фактически позволяет арендовать программный продукт на заранее определенный период.

Кроме того, на базе nanoCAD создано более десяти платных приложений, повышающих эффективность деятельности проектных организаций и «затачивающих» nanoCAD под определенную проектную специальность – СКС, ОПС, КЖИ и т.д. Эти приложения, которые распространяются по схеме годовых лицензий или по «классической» коробочной схеме продаж, можно приобрести через постоянно расширяющуюся дилерскую сеть ЗАО «Нанософт».

×
