nanoCAD ВК

Программа nanoCAD ВК предназначена для проектирования внутренних систем горячего и холодного водоснабжения и канализации, а также водяного пожаротушения с использованием пожарных кранов. В ней объединены расчетная и графическая части раздела проектирования «Внутренний водопровод и канализация».


Нанокад ВК

Программный продукт nanoCAD ВК включает в себя специализированные инструменты инженера-сантехника. Из созданной реальной 3D-модели систем водоснабжения и канализации пользователь получает практически всю необходимую документацию:

  • поэтажные планы;
  • трехмерную схему систем;
  • аксонометрические схемы;
  • спецификацию оборудования;
  • спецификацию систем водоснабжения и канализации;
  • экспликацию помещений;
  • ведомость рабочих чертежей основного комплекта;
  • ведомость ссылочных и прилагаемых документов;
  • ведомость объемов строительных и монтажных работ.

Трехмерная модель систем, аксонометрические схемы, спецификация оборудования и спецификация систем водоснабжения и канализации генерируются автоматически. Помимо графической части, в nanoCAD ВК включен расчетный модуль. В базу данных внесены нормативные гидравлические характеристики (по СНиП 2.04.01-85* и СП 30.13330.2012) санитарных приборов, пожарных кранов, потребителей воды. На основе модели систем производится расчет требуемого давления и расходов воды для каждой системы, подбираются диаметры трубопроводов, типоразмеры арматуры и счетчиков.

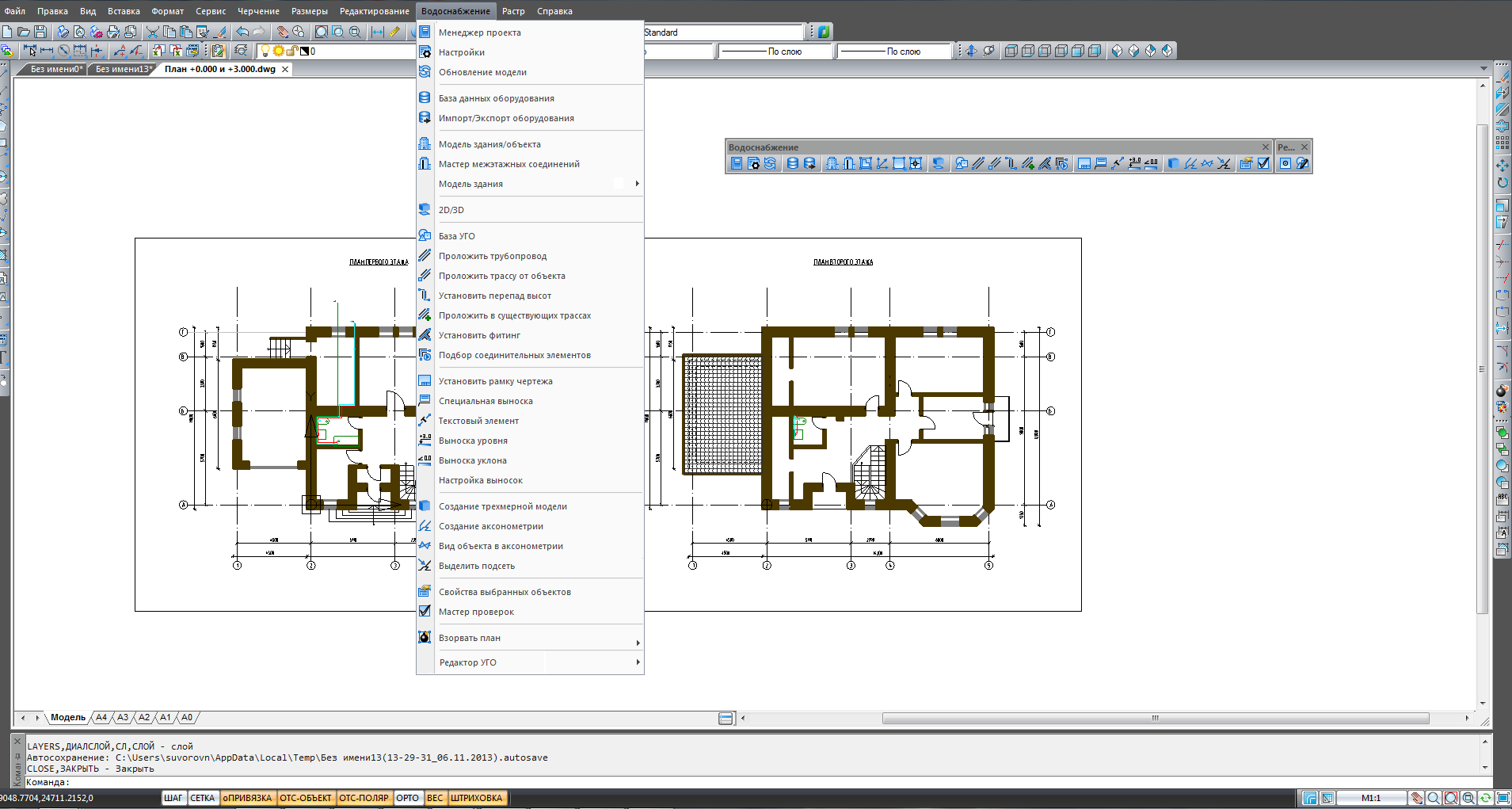

Удобный интерфейс

Удобный интерфейс

Программа nanoCAD ВК имеет привычный интерфейс стандартных CAD-систем, что позволяет свести к минимуму сроки ее внедрения. Пользователь работает со стандартными выпадающими меню, панелями инструментов, командной строкой. Кроме того, в nanoCAD ВК реализованы сервисные функции создания моделей систем водоснабжения и канализации, такие как контекстное меню, режимы отслеживания и объектной привязки и т.п.

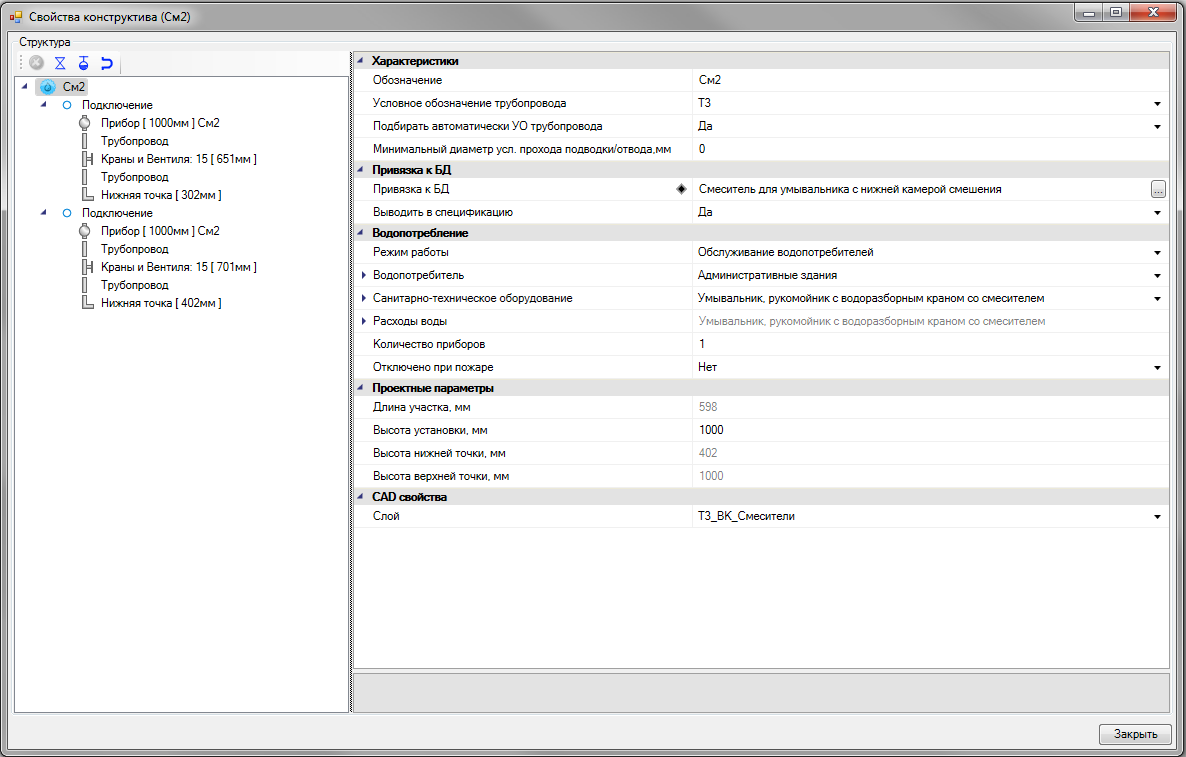

Интеллектуальные объекты nanoCAD ВК

Интеллектуальные объекты nanoCAD ВК

Все объекты nanoCAD ВК (трубопроводы, санитарные приборы, трубопроводная арматура и т.д.) являются интеллектуальными. Каждый из этих объектов обладает характерными свойствами, которые можно редактировать в процессе проектирования, причем для каждой группы элементов данные свойства имеют определенные характеристики. Для трубопроводов и арматуры можно выбрать сортамент и типоразмер, для санитарных приборов – сортамент.

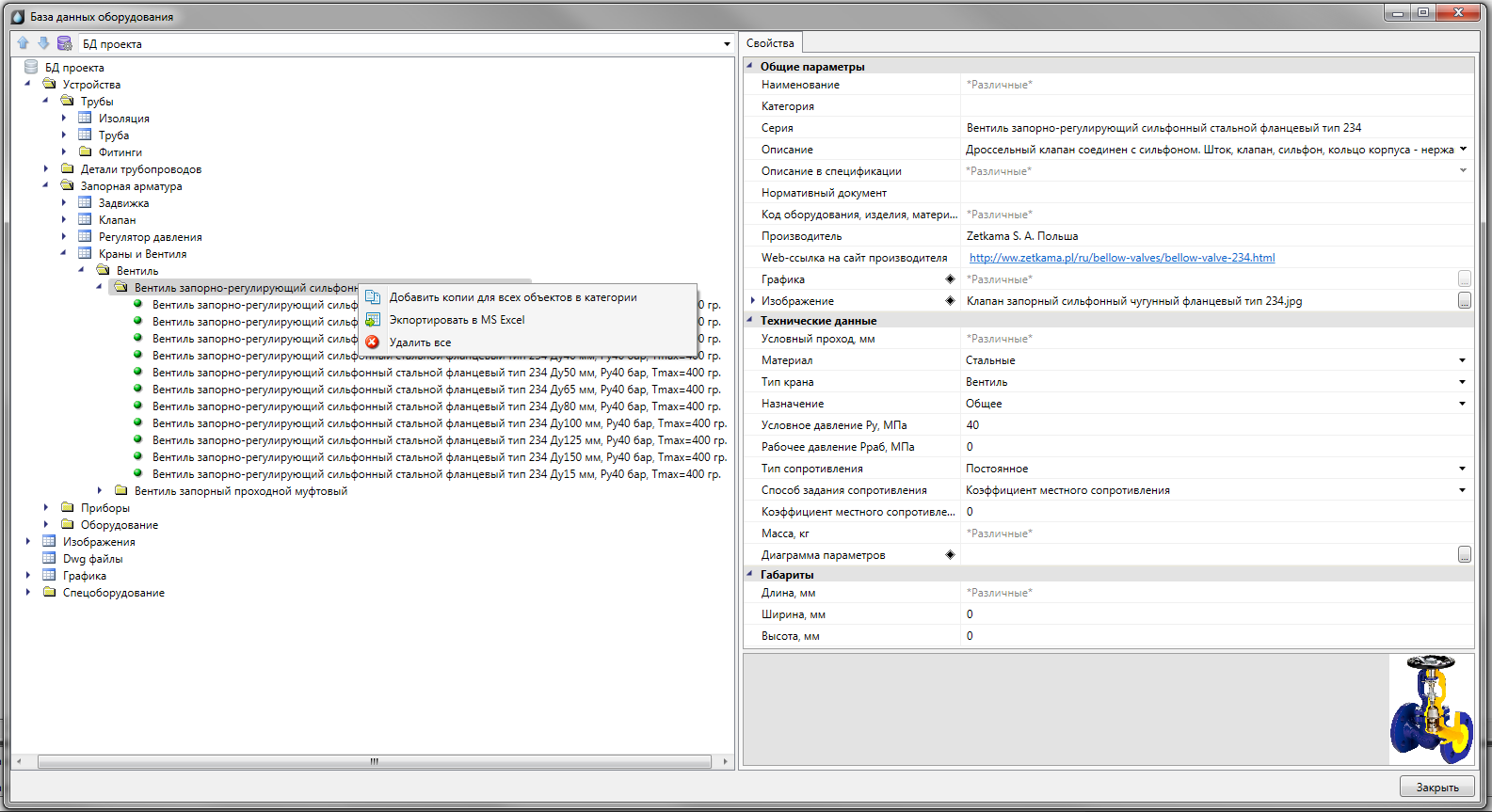

Открытые базы данных

Открытые базы данных

Сегодня в системах водоснабжения и канализации используется весьма разнообразное оборудование, на рынке представлены изделия как отечественных, так и зарубежных производителей. Это делает принципиально важным наполнение баз данных. На сегодняшний день база данных элементов содержит более 5000 различных изделий популярных в России производителей: Zetkama, NANOPLAST, Rehau, Uponor, ООО «БРОЕН-АДЛ» и др.

Все базы данных nanoCAD ВК открыты для пополнения пользователем. При этом для создания нового оборудования или редактирования существующего не требуется обладать навыками программирования. Достаточно умения работать в простейшем табличном редакторе.

Кроме того, в nanoCAD ВК предусмотрена возможность редактирования баз данных гидравлических характеристик водопотребителей и санитарных приборов. Таким образом, если по желанию заказчика параметры водопотребления на объекте должны отличатся от нормативных (например, при частном строительстве), вы всегда сможете добавить необходимые характеристики в базу данных. Кроме того, можно добавлять сантехнические приборы со свойствами, отличными от нормативных характеристик.

Работа с этажами, помещениями и стояками

Работа с этажами, помещениями и стояками

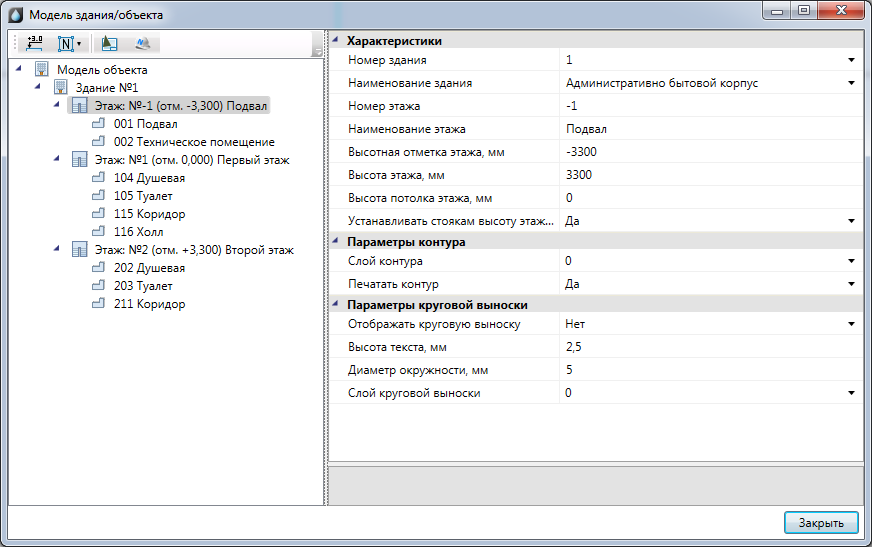

Существует возможность загрузить помещения из ArchiCAD или nanoCAD СПДС. Также инженер может самостоятельно определить контуры помещения как в автоматическом, так и в ручном режиме. Можно автоматически пронумеровать помещения, если это не было сделано ранее. А все характеристики и данные по всем этажам и помещениям выводятся в одном диалоговом окне Модель здания/объекта. Здесь же возможно изменить характеристики (свойства) каждого этажа или помещения – теперь для этого нет необходимости отдельно открывать каждый чертеж.

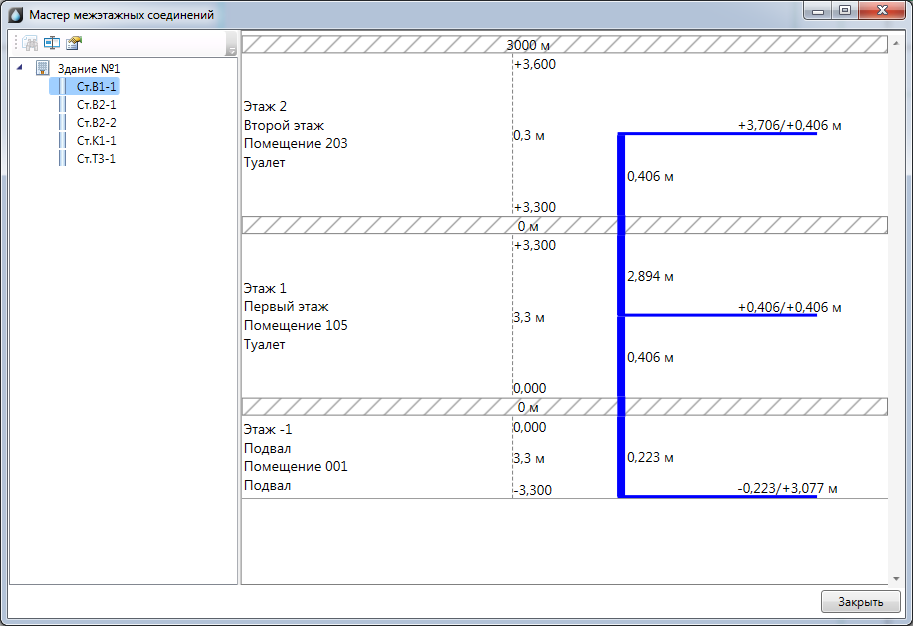

Мастер межэтажных соединений

Для просмотра и анализа всех спроектированных стояков в здании и редактирования их свойств предназначен Мастер межэтажных соединений.

Гидравлический расчет. Формирование трехмерной твердотельной модели систем водоснабжения и канализации

Гидравлические расчеты выполняются в строгом соответствии со СНиП 2.04.01-85* или СП 30.13330.2012. При проведении расчета программа просчитывает трехмерную модель систем, а по результатам этих расчетов осуществляется подбор диаметра труб, арматур и приборов.

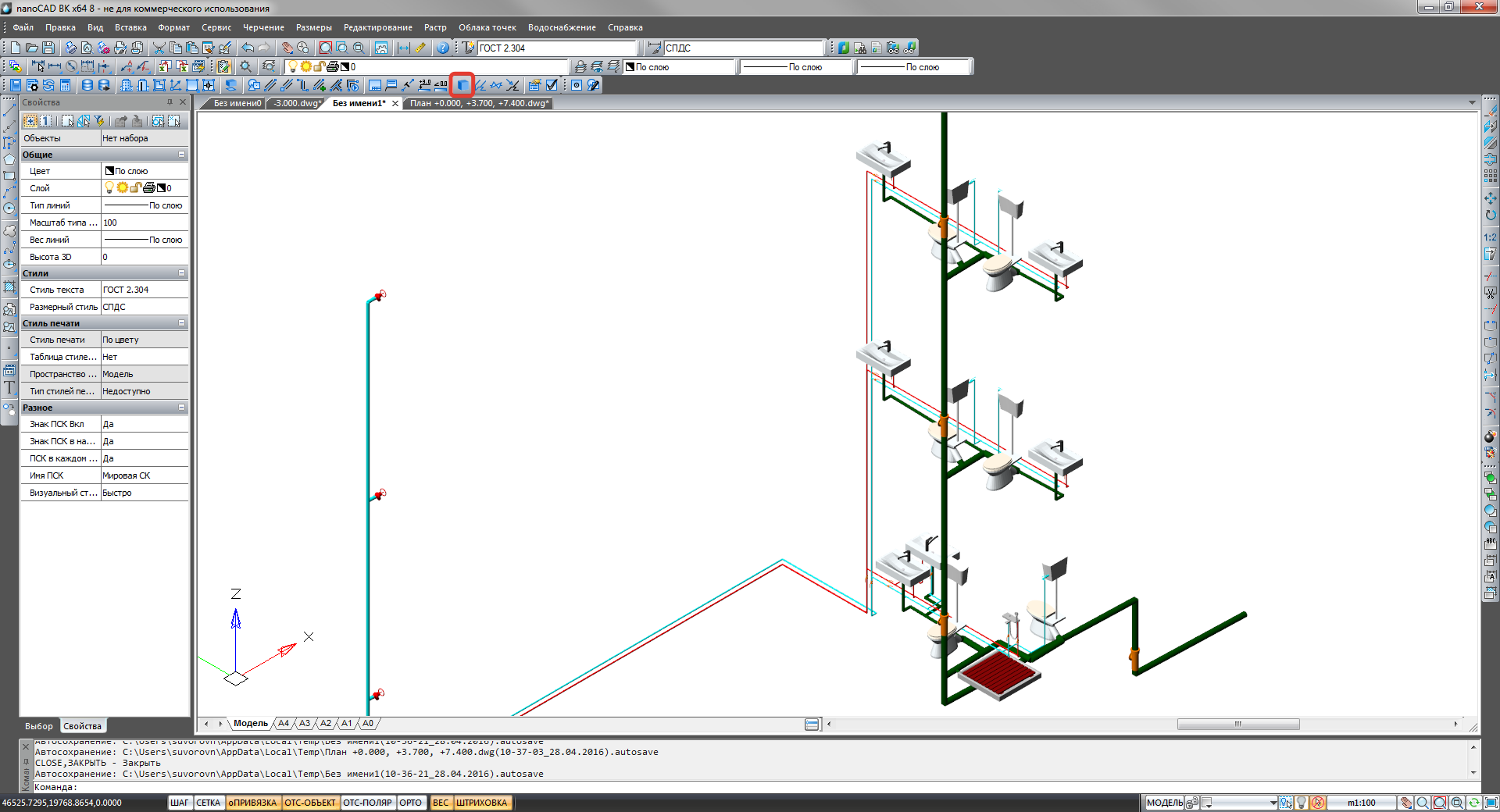

3D-модель систем водоснабжения и канализации

Основа работы программы nanoCAD ВК – это 3D-модель систем водоснабжения и канализации. Но проектировщик, как правило, работает не в трехмерной модели, а на отдельных планировках. Как же создать «правильную» модель для корректного расчета и графики?

В nanoCAD ВК эта проблема решается следующим образом. Проектировщик действительно работает с отдельными поэтажными планами. На каждом из них создается область этажа и соответствующему этажу присваивается номер. Таким образом, формируется трехмерная модель систем водоснабжения и канализации, а при гидравлическом расчете учитывается высотный перепад.

В программе реализована возможность задавать сдвиг трубы от оси трассы на плане для получения реальной модели системы. При прокладке трубы вдоль стены теперь можно указывать два параметра: отступ от стены для трассы на плане и расстояние трубы до стены в реальном пространстве. Это позволяет отображать трассу трубопровода на плане в ином месте от расположения трубы в реальном пространстве, что обеспечивает возможность получить более точную трехмерную модель системы и, в свою очередь, делает результаты вычислений, спецификации оборудования и аксонометрическую схему более корректными. В итоге инженеру предоставляется документация, соответствующая российским стандартам.

Ниже приведен пример:

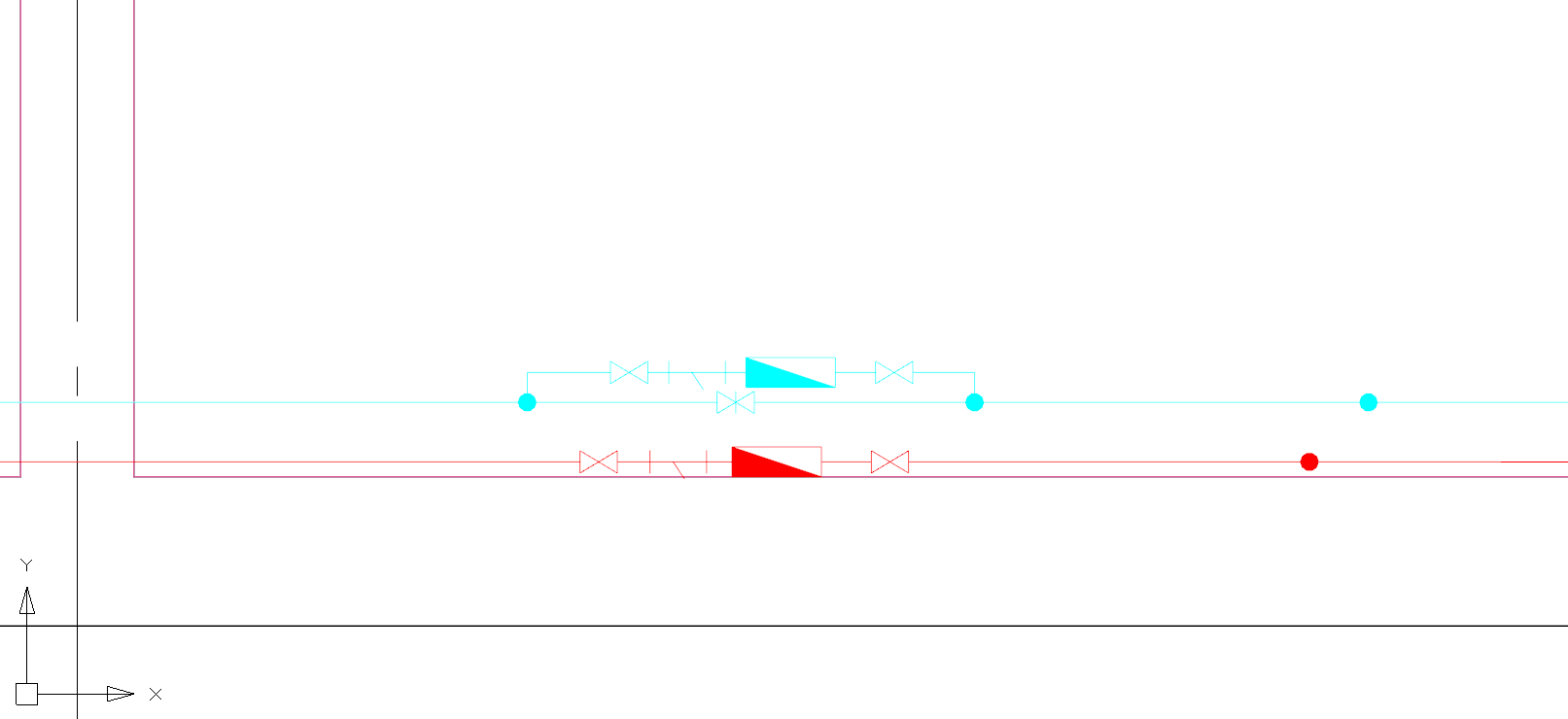

Схема трассы

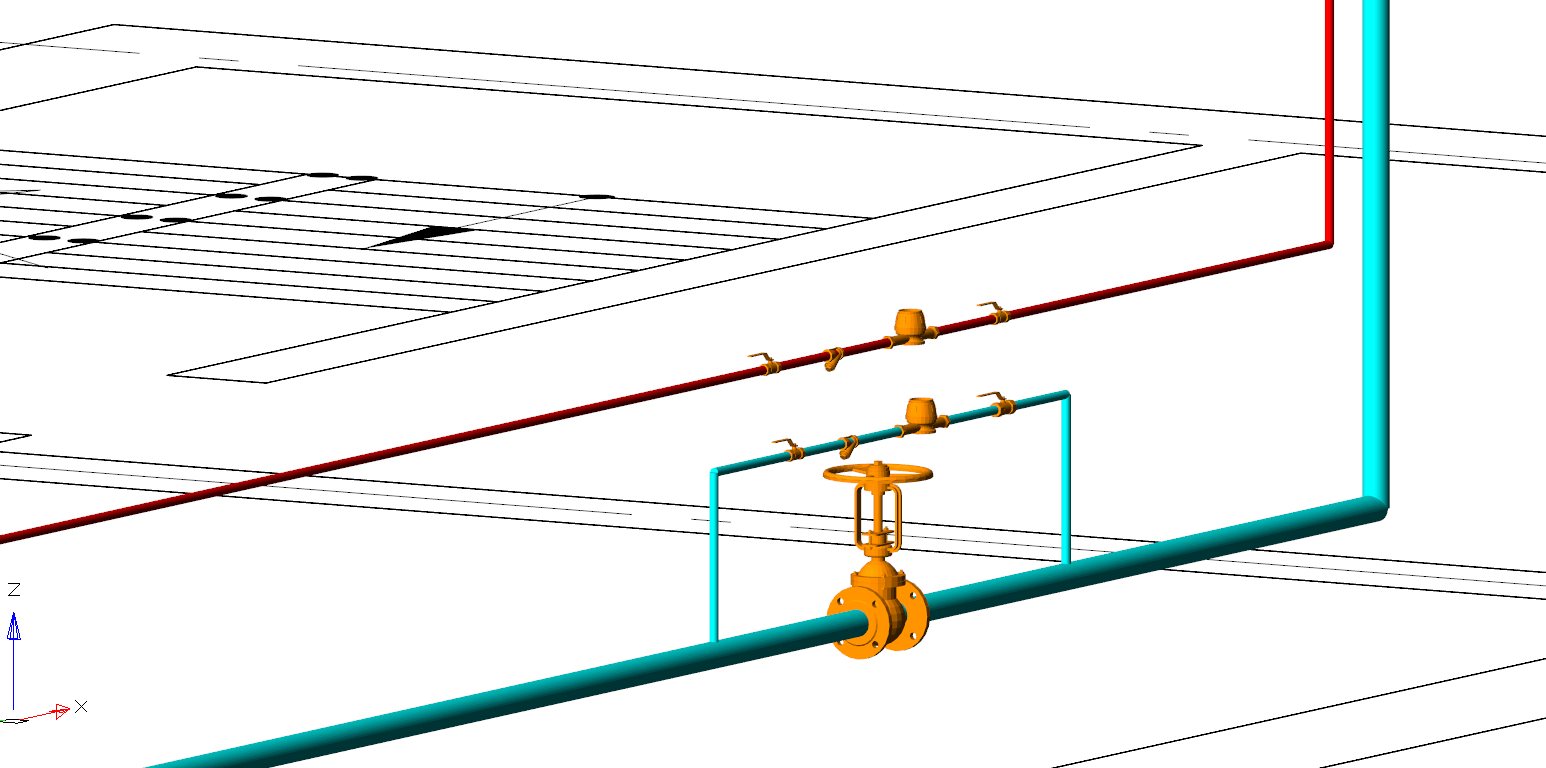

3D модель трассы

Холодная и горячая трубы отображаются несколькими трассами на плане, которые идут параллельно с некоторым отступом в плоскости XOY друг от друга. В реальном пространстве они располагаются друг над другом.

Оформление

Оформление

При использовании импортных программных продуктов пользователь нередко сталкивается с проблемой прохождения нормоконтроля, поскольку требования к оформлению рабочей документации в нашей стране и за рубежом различны. Отличаются друг от друга и методики расчета внутренних систем водоснабжения и канализации, поскольку они основаны на эмпирических данных.

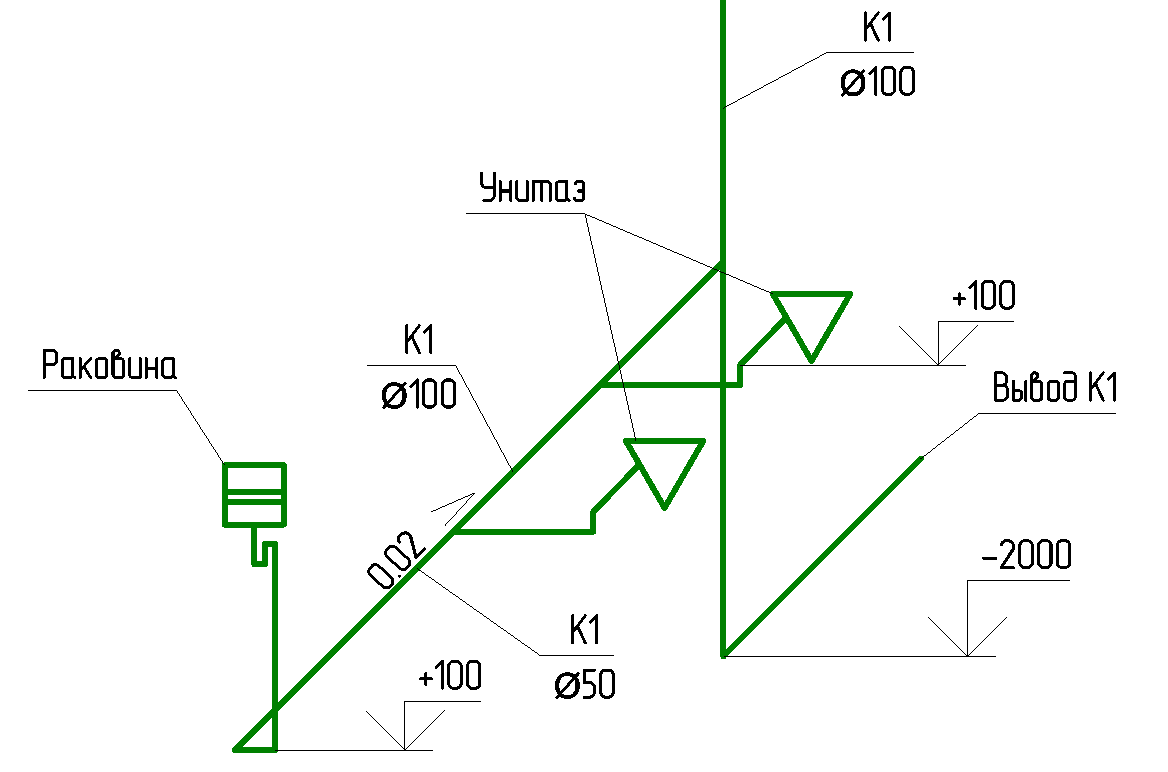

Программа nanoCAD ВК полностью учитывает требования отечественных нормативных документов. Все табличные формы отвечают ГОСТ 21.601-2011 и ГОСТ 21.110-2013. Размещение на чертеже рамки с основной надписью осуществляется по ГОСТ Р 21.1101-2013. Кроме того, nanoCAD ВК генерирует аксонометрическую схему, в то время как подавляющее большинство зарубежных программ создает изометрию, не предусмотренную ГОСТ.

Согласованность данных

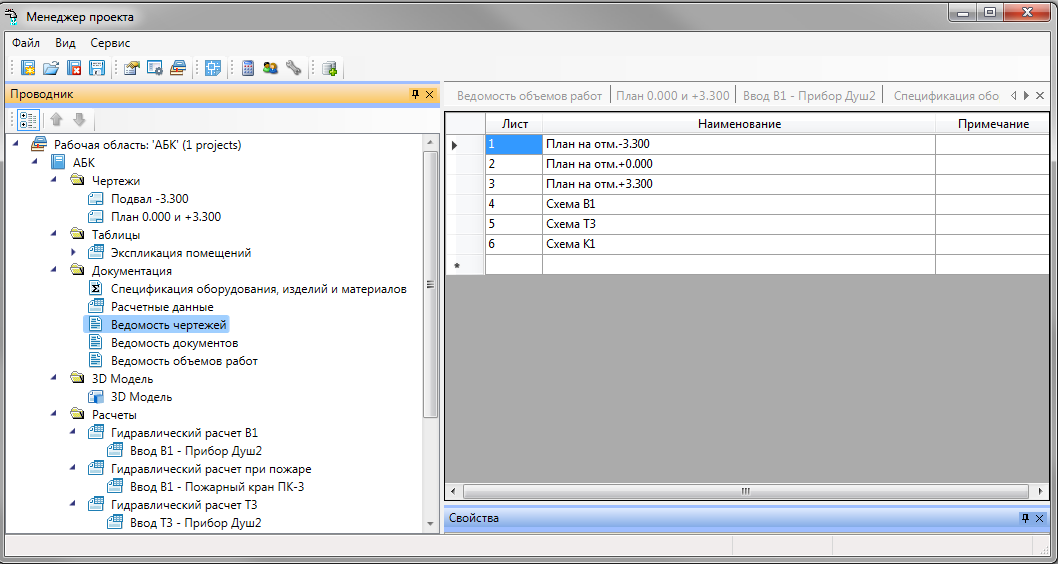

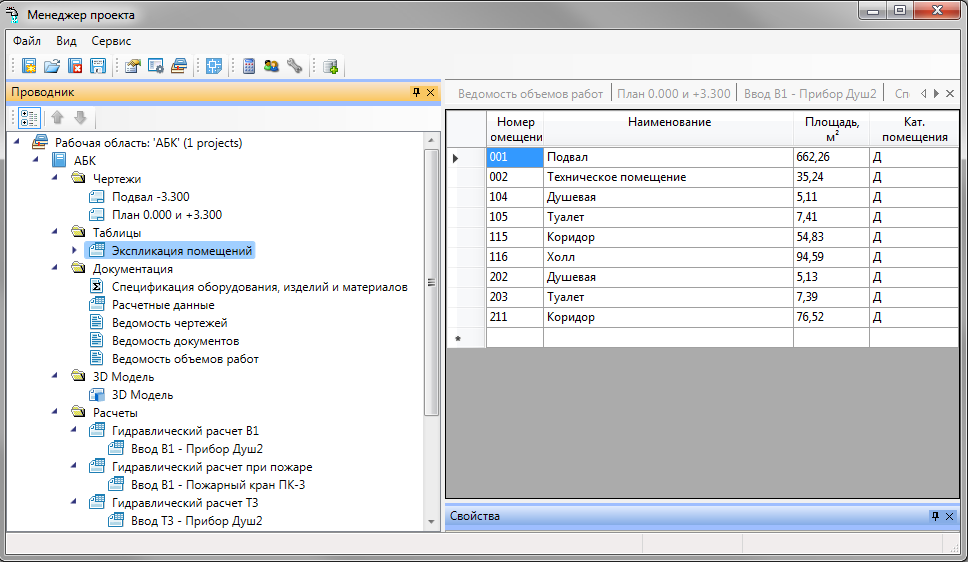

Менеджер проекта

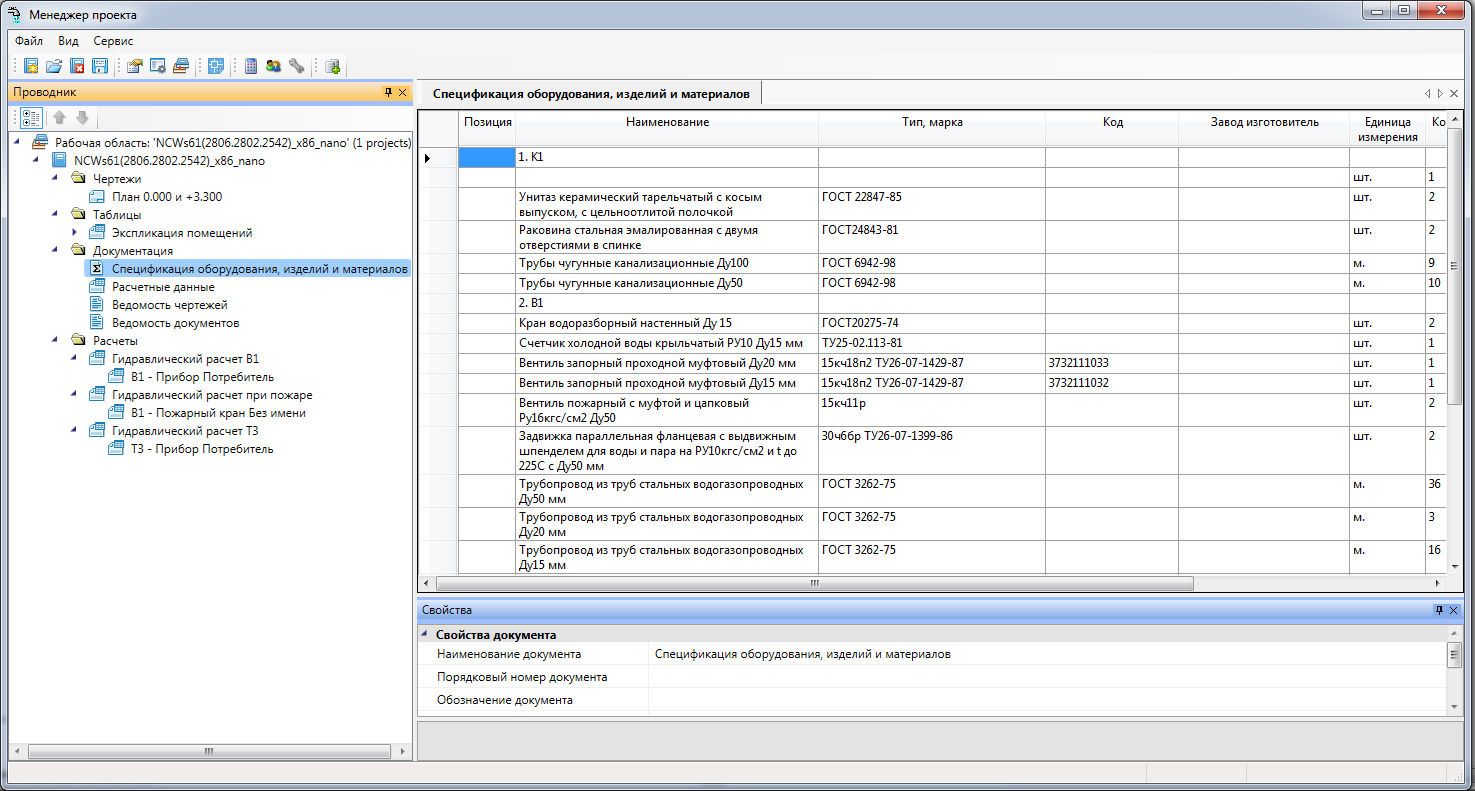

Для согласования данных в nanoCAD ВК используется специализированный Менеджер проектов. Все чертежи, спецификации и прочие документы проекта гарантированно относятся именно к текущему проекту nanoCAD ВК. Это позволяет правильно рассчитывать расходы воды и стоков, получать точные спецификации. Кроме того, спецификация оборудования всегда соответствует текущему состоянию модели систем водоснабжения и канализации.

Теперь можно осуществлять настройку шаблона спецификации, что обеспечивает большое преимущество при получении документации, необходимой пользователю.

Область применения

Вывод документов в Офис

Программа поддерживает возможность получения экспликации помещений и ее вывода в Word, Excel или в CAD-систему.

Ведомости чертежей, документов и объемов работ

Ведомости чертежей
Ведомости документов

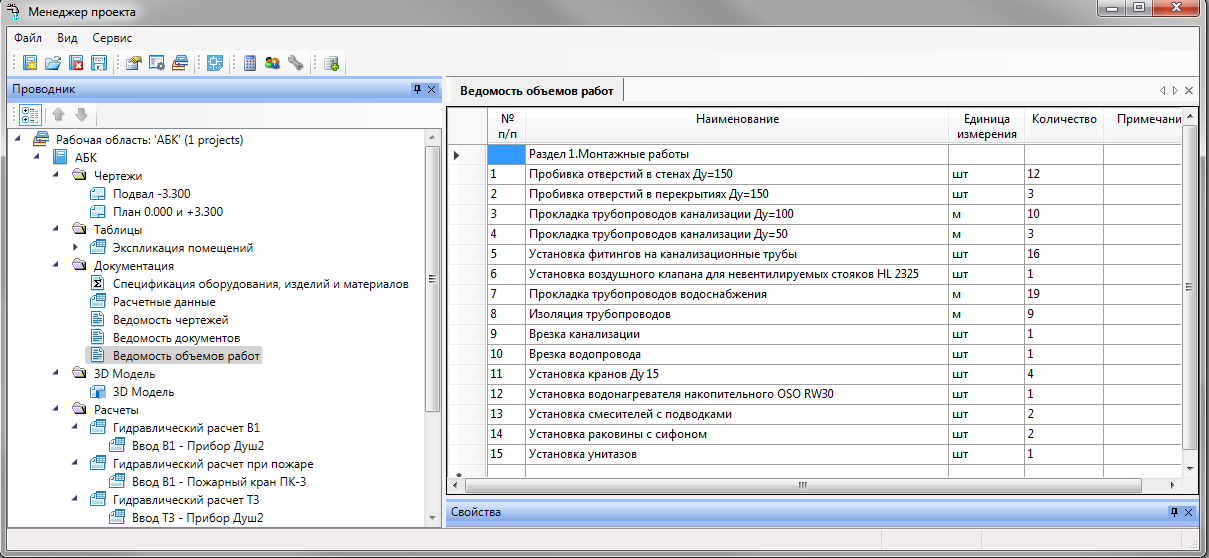

Ведомости объемов работ

Реализовано получение в полуавтоматическом режиме ведомости рабочих чертежей основного комплекта по ГОСТ 21.101-97; ведомости ссылочных и прилагаемых документов по ГОСТ 21.101-97 и ведомости объемов строительных и монтажных работ по ГОСТ 21.111-84. Эти ведомости можно вывести в Word, Excel или в CAD-систему.

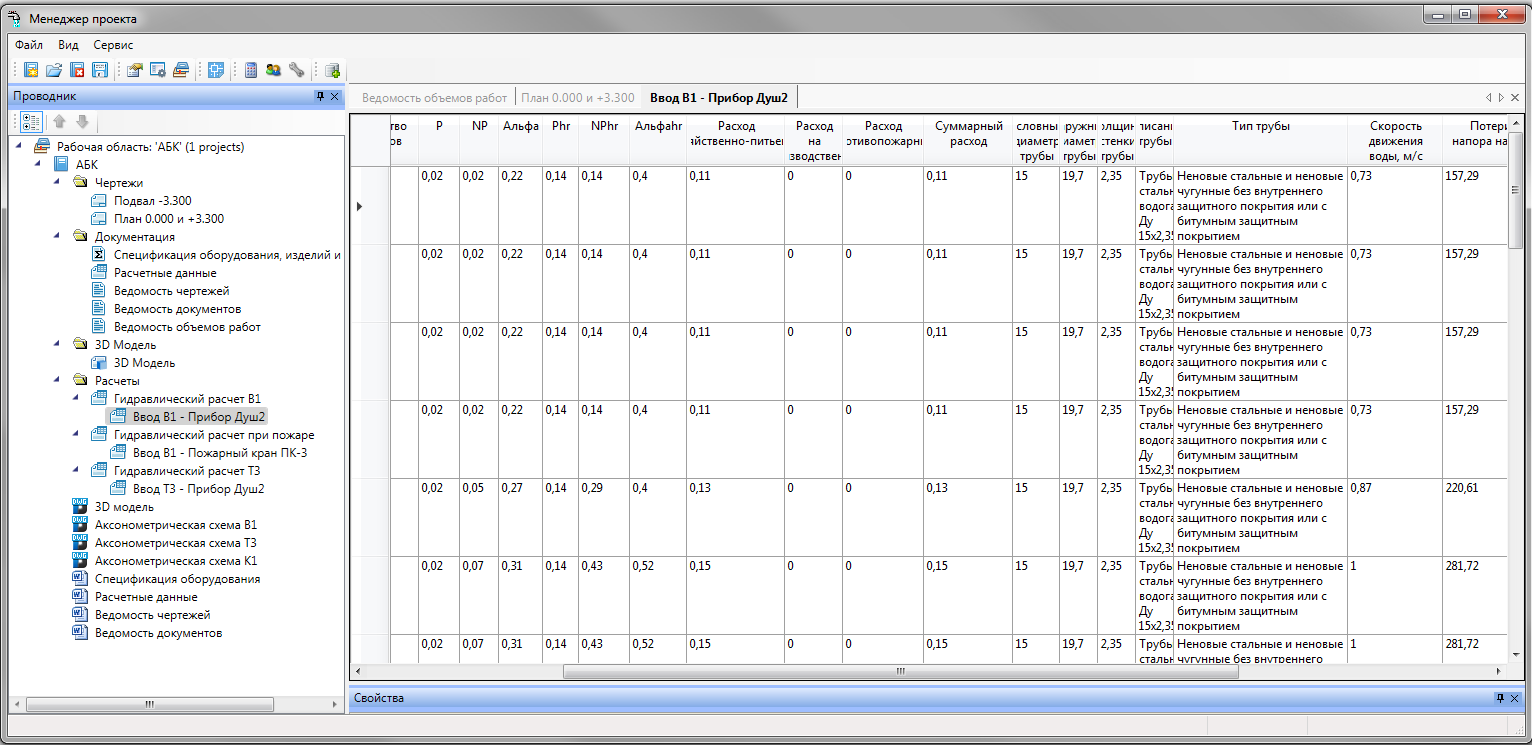

Гидравлический отчет

Гидравлический отчет

После проведения расчета программа автоматически создает отчеты по водопроводным системам. Эти отчеты можно выгрузить в Excel.

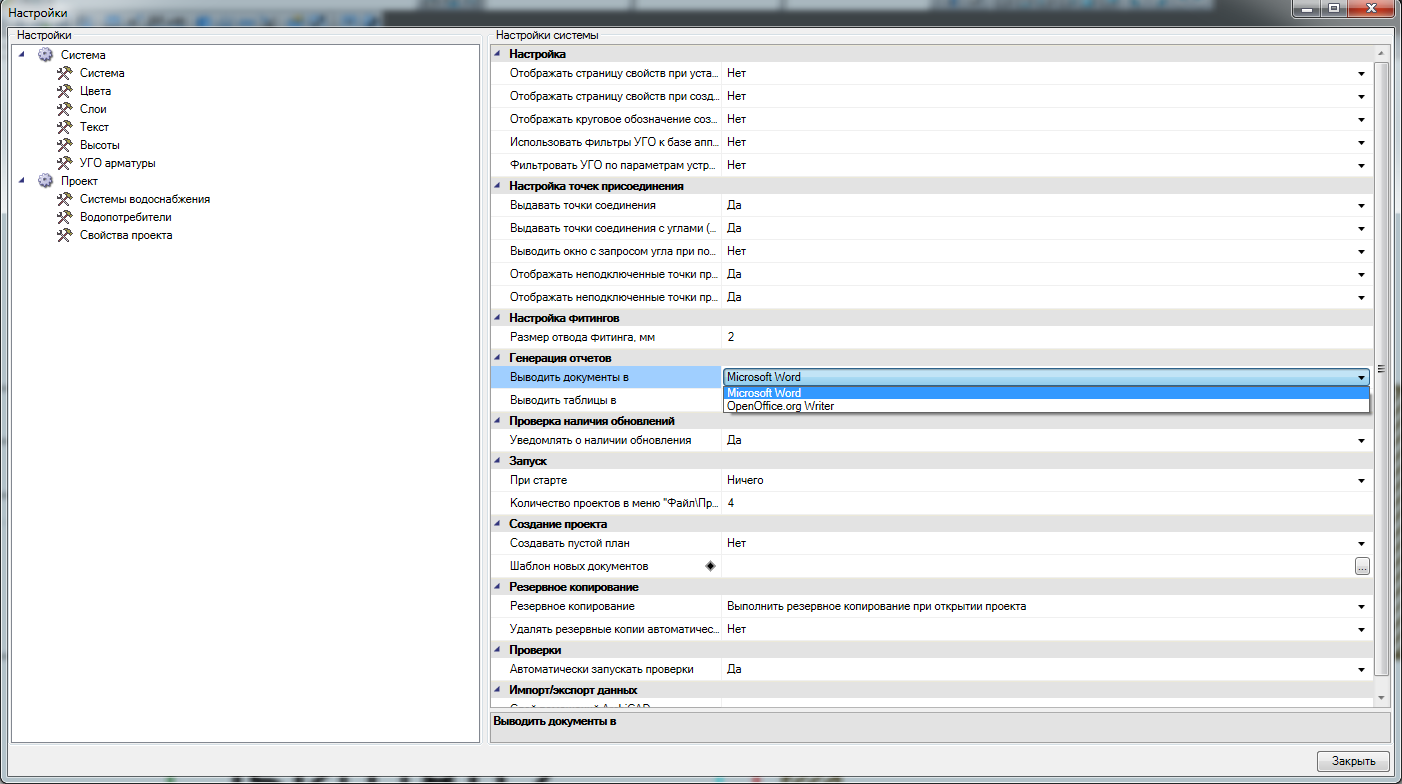

Интеграция nanoCAD ВК с программами MS Office и OpenOffice.org

Интеграция nanoCAD ВК с программами MS Office и OpenOffice.org

В программе nanoCAD ВК реализована возможность экспортировать табличные данные (спецификацию оборудования, спецификацию систем водоснабжения и канализации, ведомость рабочих чертежей основного комплекта, ведомость ссылочных и прилагаемых документов) в форматы MS Office и OpenOffice.org. Это особенно важно, когда требуется передать таблицы (например, спецификации оборудования для составления сметы) сотруднику, на компьютере которого не установлен графический редактор.

Передача данных через IFC

Передача данных через IFC

Благодаря реализации экспорта в обменные файлы стандарта IFC, информационные модели инженерных систем, выполненные в nanoCAD ВК, без каких-либо затруднений вливаются в общую информационную модель проектируемого объекта, реализуемую на любой BIM платформе, будь то ArchiCAD, Revit, Allplan или ещё какая-либо.

×
