Программа nanoCAD СПДС Стройплощадка предназначена для автоматизации разработки чертежей по разделам «Проект организации строительства» (ПОС) и «Проект производства работ» (ППР). В программе реализовано решение графических и расчетных задач, представлена обширная база данных специализированных объектов. Графическим ядром является nanoCAD, а в качестве инструментов оформления используется весь встроенный функционал nanoCAD СПДС. Выходная документация сохраняется в формате *.dwg.
По всем решаемым задачам автоматически формируются необходимые выходные документы в виде табличных форм.
Программа успешно прошла сертификацию и имеет соответствующий сертификатом соответствия .
Менеджер проекта предназначен для организации структуры производимых работ. Работы могут быть выбраны из классификаторов ГЭСН и ЕНИР или добавлены произвольно. Для каждой работы назначаются данные по объемам работ, срокам начала и окончания. Работы упорядочиваются в иерархическую структуру.

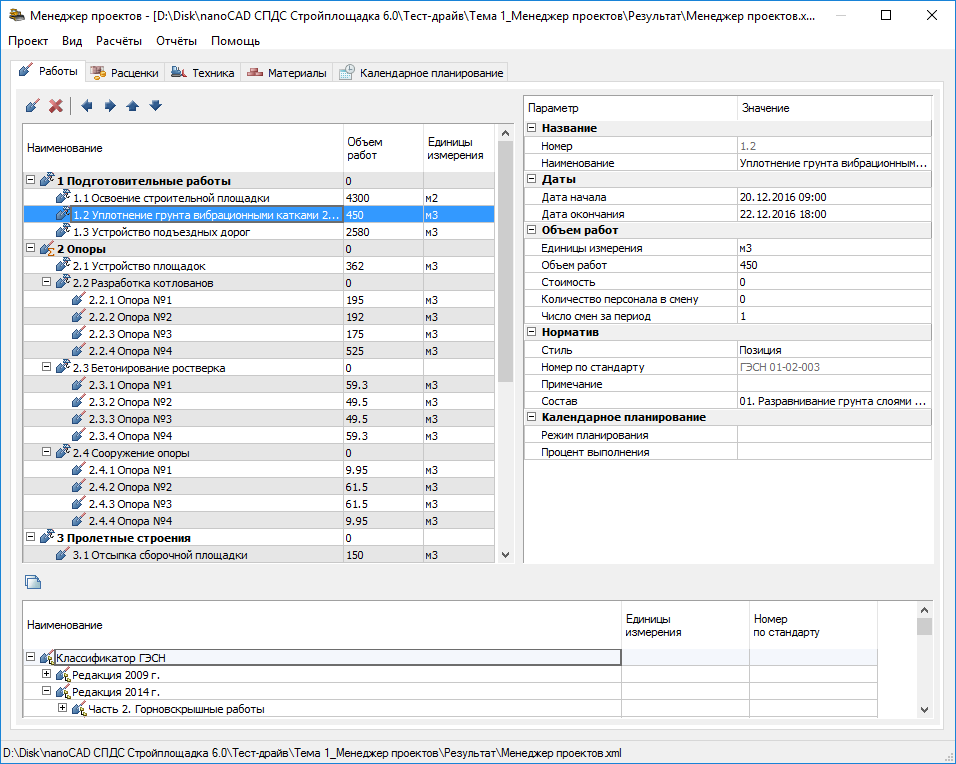

Рис. 1. Иерархия работ в Менеджере проектов
На каждую работу назначаются расценки, техника, персонал и материалы. Техника может быть выбрана из базы по заданным параметрам и привязана к выполняемой работе.

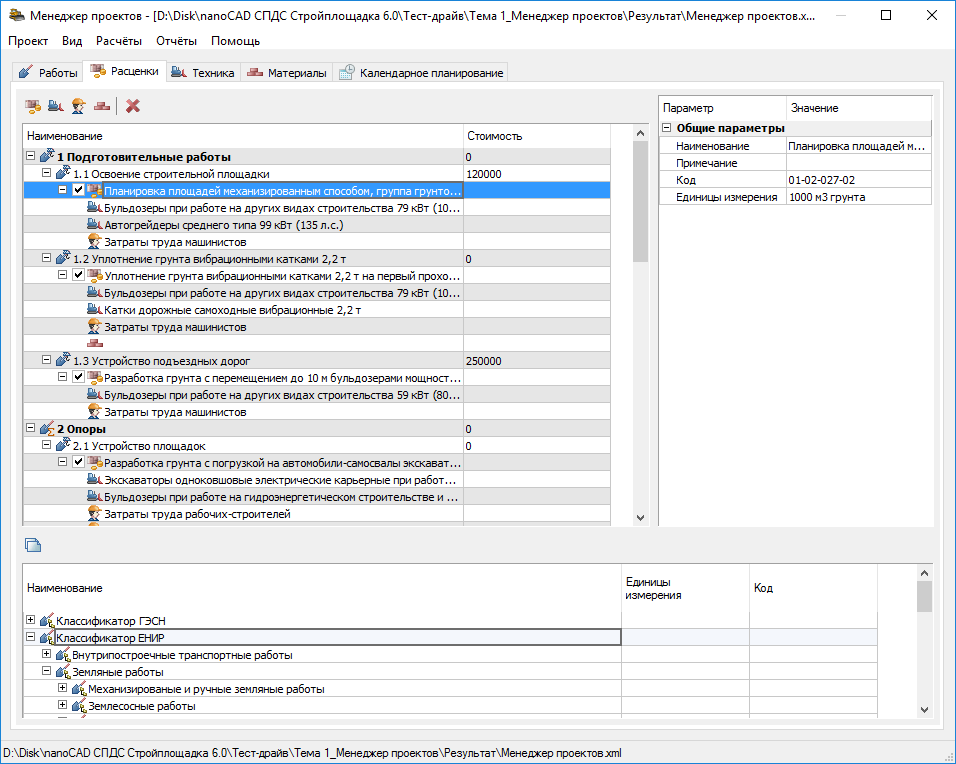

Рис. 2. Назначение расценок на работы
Поддерживается экспорт структуры работ в форматы программ Microsoft Project, ГРАНД-Смета, а также в формат обмена данными сметных программ АРПС и CSV. Через Менеджер проектов по заданным работам можно получить следующие документы:

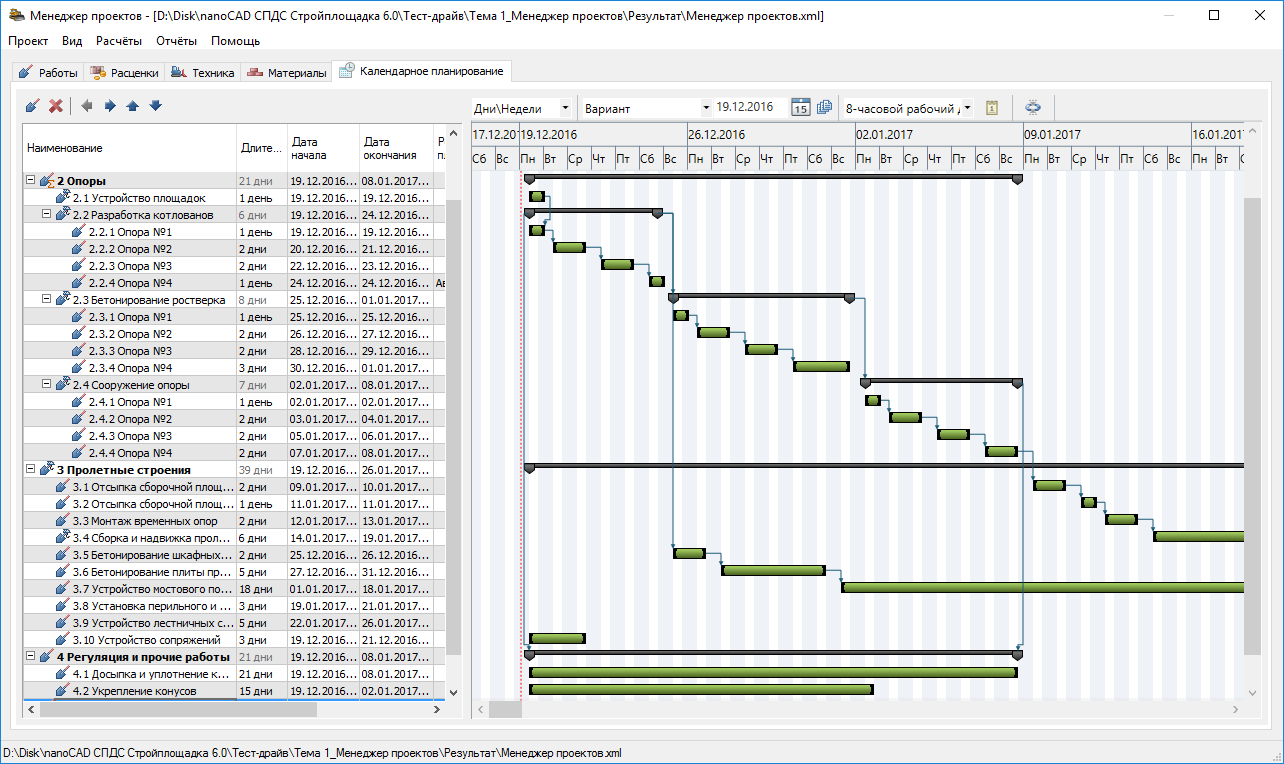

Рис. 3. Календарное планирование
Вкладка Календарное планирование разделена на три части: список работ, диаграмма Ганта, панель редактирования календаря. Добавление, редактирование и удаление работ дублирует вкладку Работы. Установка зависимостей позволяет визуально настроить план старта и завершения работ.

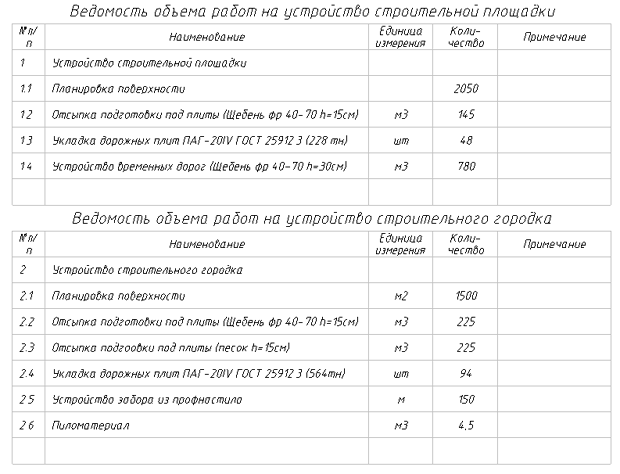

Рис. 4. Пример автоматически сформированных ведомостей объемов работ
Через Менеджер проектов также выполняются расчеты временного электро- и водоснабжения.
Расчет временного электроснабжения производится на основании методики, изложенной в приложении к СНиП 3.01.01-85. Цель расчета – определить суммарную электрическую мощность, необходимую для питания основных потребителей строительной площадки.
Целью расчета временного водоснабжения является определение секундного расхода воды, необходимого для обеспечения нужд потребителей строительной площадки.

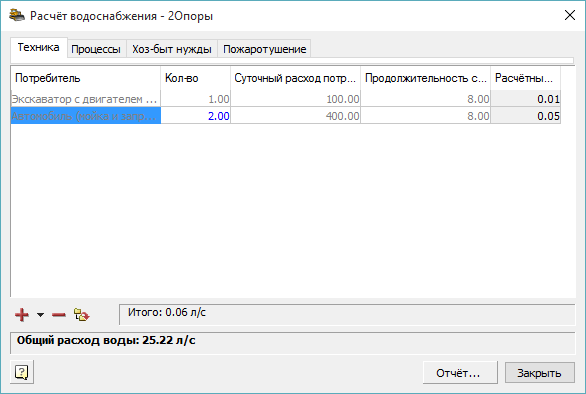

Рис. 5. Расчет временного водоснабжения
Объекты стройгенплана представляют собой базу данных параметрических объектов с возможностью хранения атрибутивной информации, необходимой для формирования табличных отчетов. Вся информация по объекту может быть отредактирована через диалоги и свойства. Для площадных объектов настраиваются параметры задания контура, представление на чертеже и штриховка. При определении материалов и дорожных плит осуществляется автоматическая раскладка плит и генерация спецификации элементов временных дорог. Для линейных объектов настраиваются тип обозначения на чертеже, параметры геометрии, а также расход материалов. Для точечных обозначений задаются параметры геометрии и обозначения на чертеже. Изменение геометрии объектов на чертеже также возможно с помощью «ручек». Построение осуществляется в задаваемом масштабе, как в миллиметрах, так и в метрах. Формируется таблица условных обозначений. Функционал данного модуля поддерживает работу со следующими объектами:

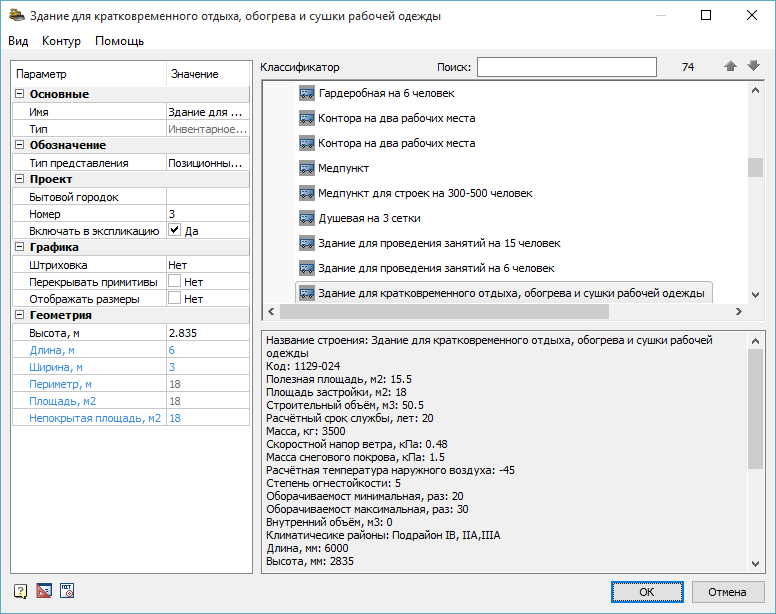

Рис. 6. Выбор зданий бытового городка

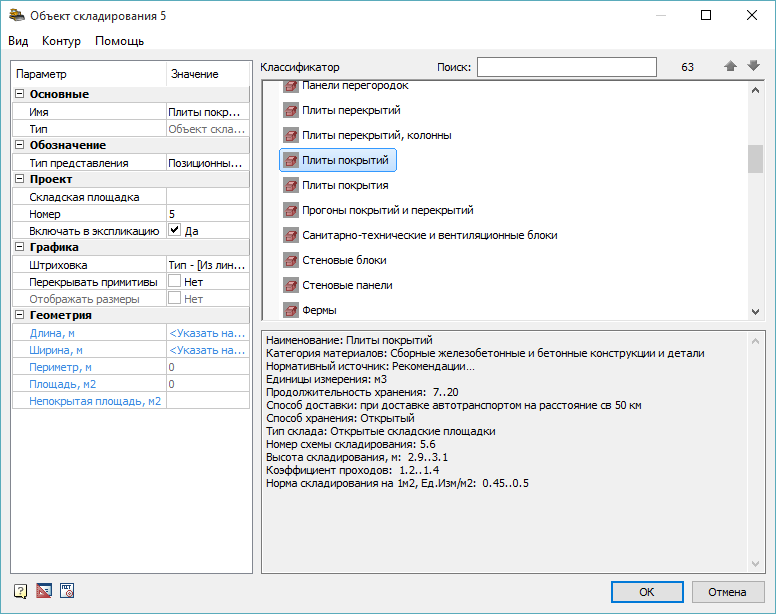

Рис. 7. Выбор объектов складирования

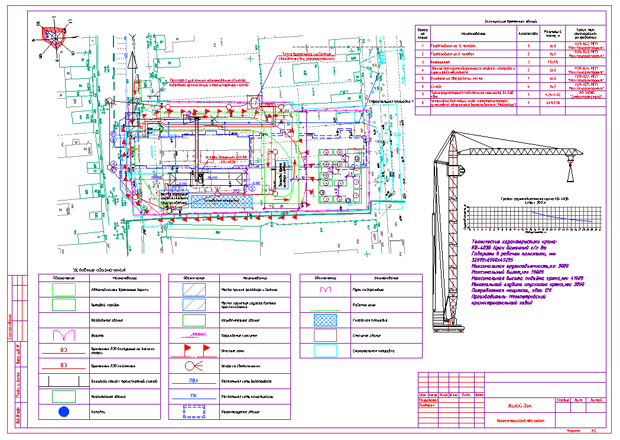

Рис. 8. Пример стройгенплана, выполненного в nanoCAD Стройплощадка
Модуль, предназначенный для работы с дорогами, позволяет наносить на планы обозначения различных типов автомобильных, железных и пешеходных дорог. Для автомобильных и пешеходных дорог параметры настраиваются в специальном диалоге. Выбирается необходимый тип дороги, ее геометрия и настройка отображения компонентов, задается конструкция дорожной одежды.

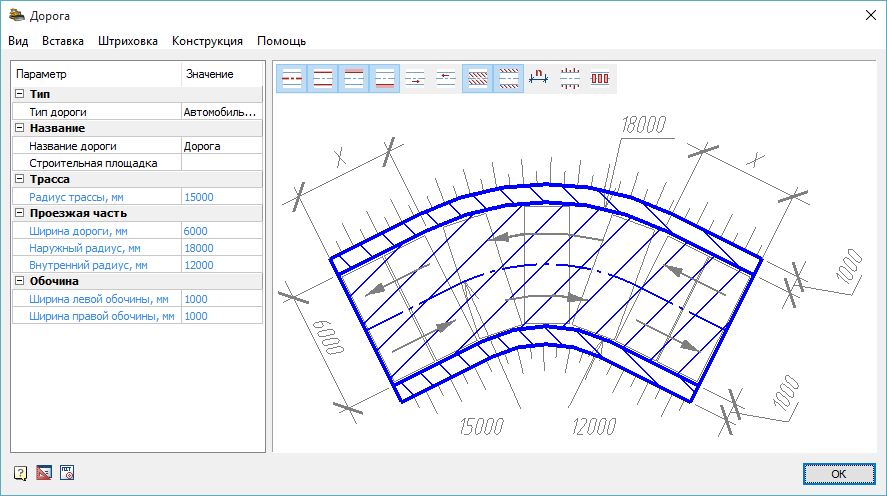

Рис. 9. Диалог параметров временных дорог

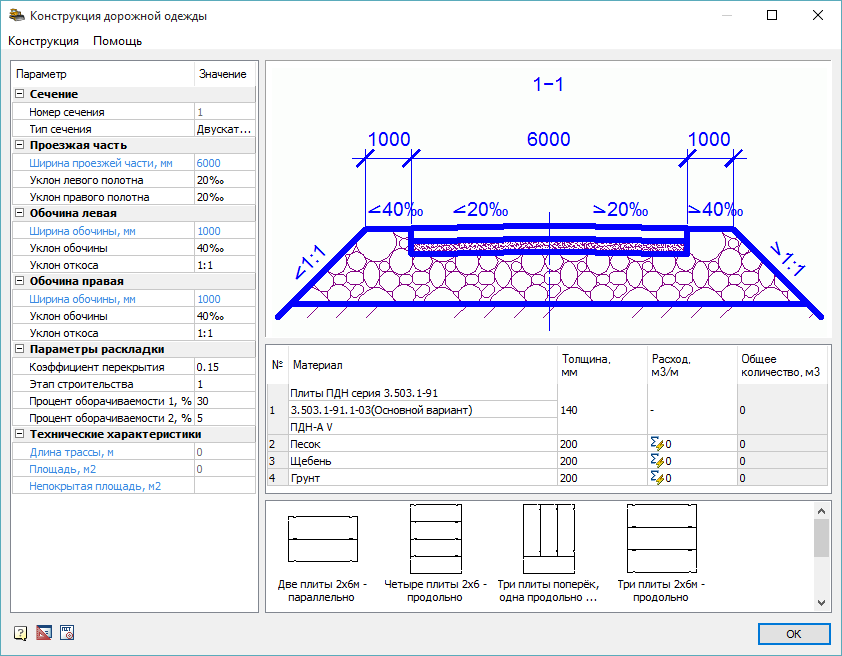

Рис. 10. Конструкция дорожной одежды

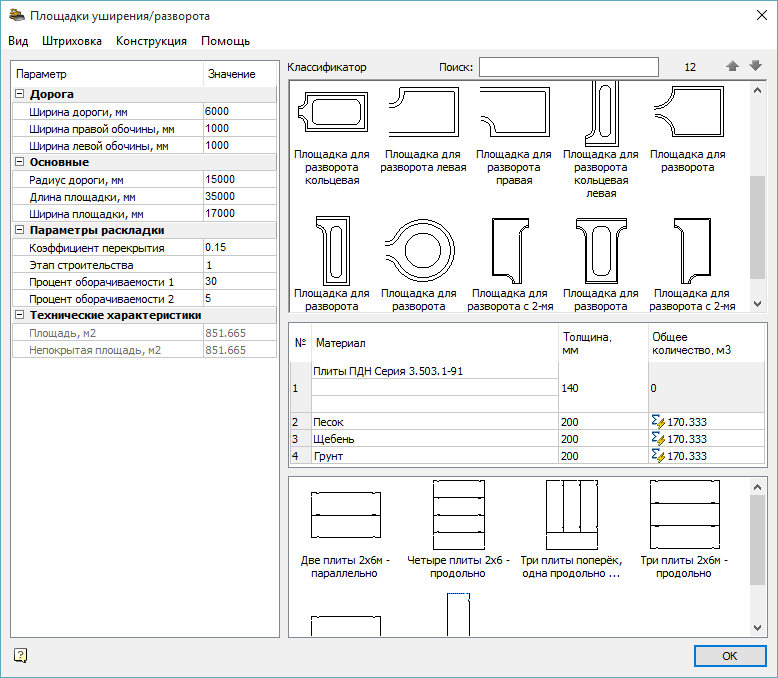

Рис. 11. Настройка параметров площадок
Программа содержит базу данных дорожных плит и различные схемы раскладки. Автоматически вычисляется расход дорожных плит и сыпучих материалов, необходимых для устройства временной дороги. Поддерживается возможность ассоциативного обновления раскладки плит при редактировании контура дороги. Модуль выполняет следующие функции:

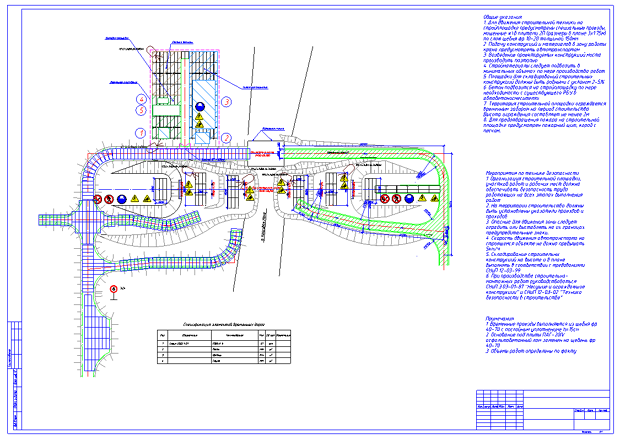

Рис. 12. Пример проекта с объектами временных дорог, перекрестков и уширения с раскладкой плит
Рабочие и опасные зоны, а также подкрановые пути для башенных кранов могут быть заданы для вычерчивания вместе с краном. Для решения задач по созданию более сложной геометрии (например, при стесненных условиях строительства) в программе предусмотрено формирование различных типов зон и других обозначений независимо от установленной техники. Для проставляемых объектов настраиваются геометрия, графическое представление и ряд других параметров. При вычерчивании можно задавать различные варианты построения и модифицировать полученный контур при помощи «ручек». Модуль поддерживает создание следующих типов объектов:

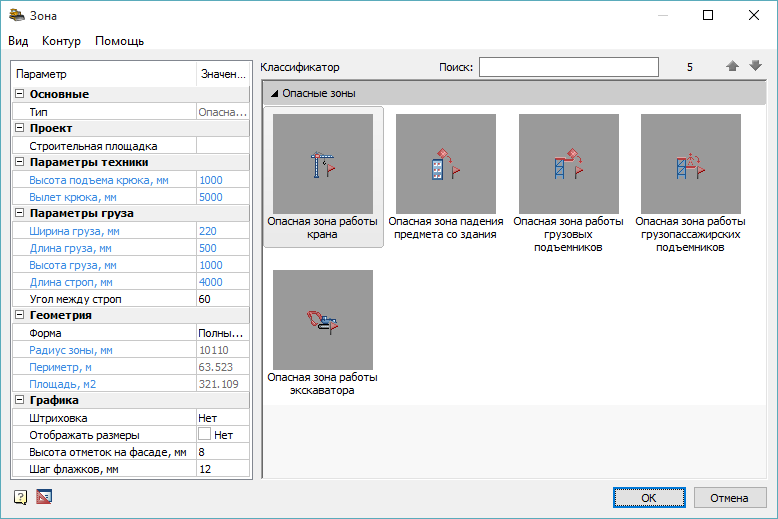

Рис. 13. Диалог выбора типа опасной зоны
Программа позволяет нанести обозначения откосов, насыпей и выемок на чертеж. Все обозначения – параметрические, а геометрию можно редактировать с помощью «ручек». Построение откоса может осуществляться на базе готовой траектории различными способами, в том числе по одной или двум полилиниям.
В программе имеется база данных дорожных знаков по ГОСТ Р 52290-2004 и знаков безопасности по ГОСТ Р 12.4.026-2001. В автоматическом режиме формируется спецификация знаков, которая динамически с ними связана.

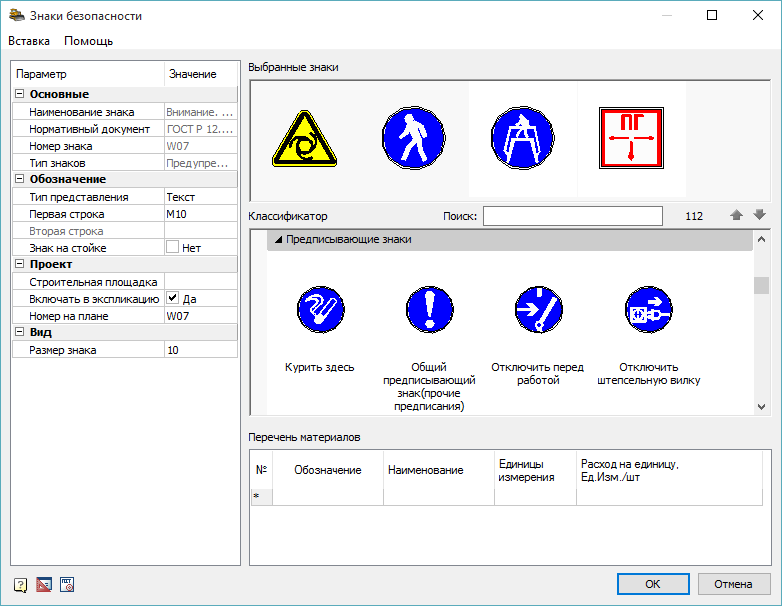

Рис. 14. База данных знаков безопасности
В программе представлена обширная и постоянно пополняемая база данных строительной техники. Для каждого вида техники задаются свои параметры выбора. В интерактивном режиме пользователь видит список машин из базы, подходящих по заданным условиям. В диалоге можно задать условия для простановки видов, размеров, дополнительных вылетов, обозначений, графиков и зон. Для выбранной техники приводятся ее технические характеристики. Обозначение техники, проставленной на чертеж, может быть модифицировано с помощью «ручек». При этом динамически меняются связанные размеры и зоны.
База данных строительной техники включает следующие разделы:

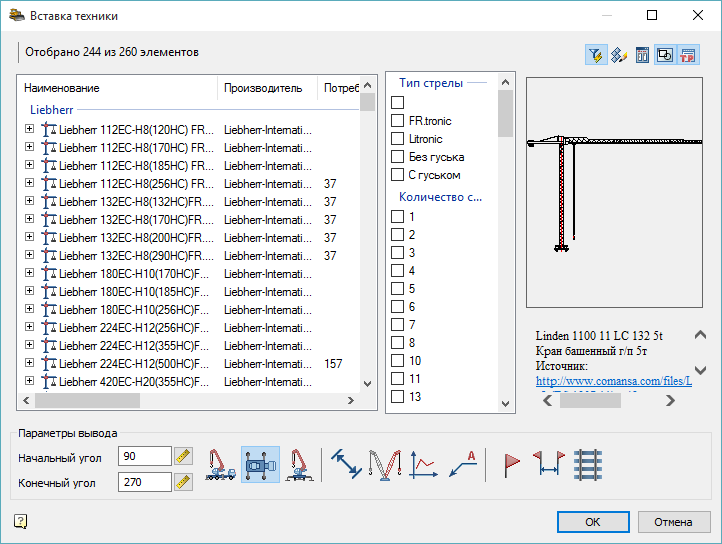

Рис. 15. Диалог выбора грузоподъемной техники из базы данных по заданным параметрам
Рис. 16. Пример чертежа с разными видами крана
Программа включает модуль, автоматизирующий создание проектов горизонтального (наклонного) направленного бурения (ГНБ).
Для управления отображением сетки доступен следующий функционал:
При отрисовке профиля поверхности земли и геологического состава пользователю доступны следующие возможности:

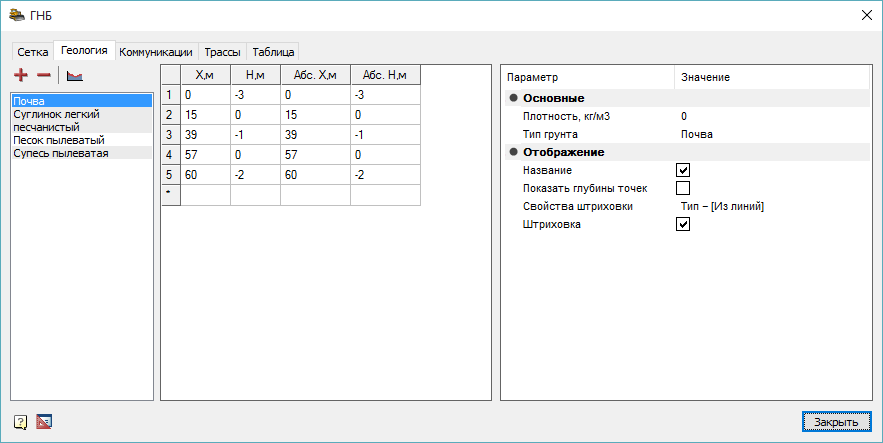

Рис. 17. Задание геологического профиля
Прокладка существующих инженерных коммуникаций:
Задание трассы бурения осуществляется с помощью контрольных точек визуально или в табличном режиме. При этом доступны следующие вспомогательные функции:
По проекту ГНБ автоматически формируется табличный отчет, в котором содержатся следующие данные:
Отчет обладает интеллектуальными свойствами:

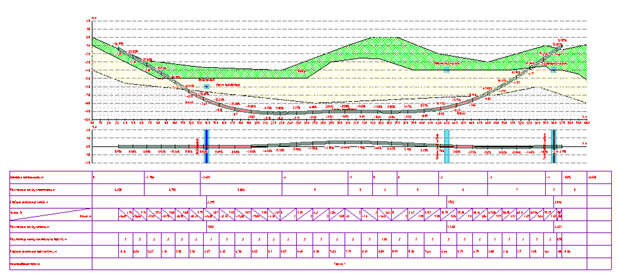

Рис. 18. Пример проекта ГНБ, выполненного в nanoCAD СПДС Стройплощадка
nanoCAD Стройплощадка – это уникальный, эффективный и доступный инструмент, позволяющий автоматизировать трудоемкие процессы при подготовке ваших проектов. Выполняя в nanoCAD Стройплощадка работы по подготовке ПОС и ППР, вы существенно экономите время, трудозатраты и ресурсы, повышаете качество вашей проектной документации.
